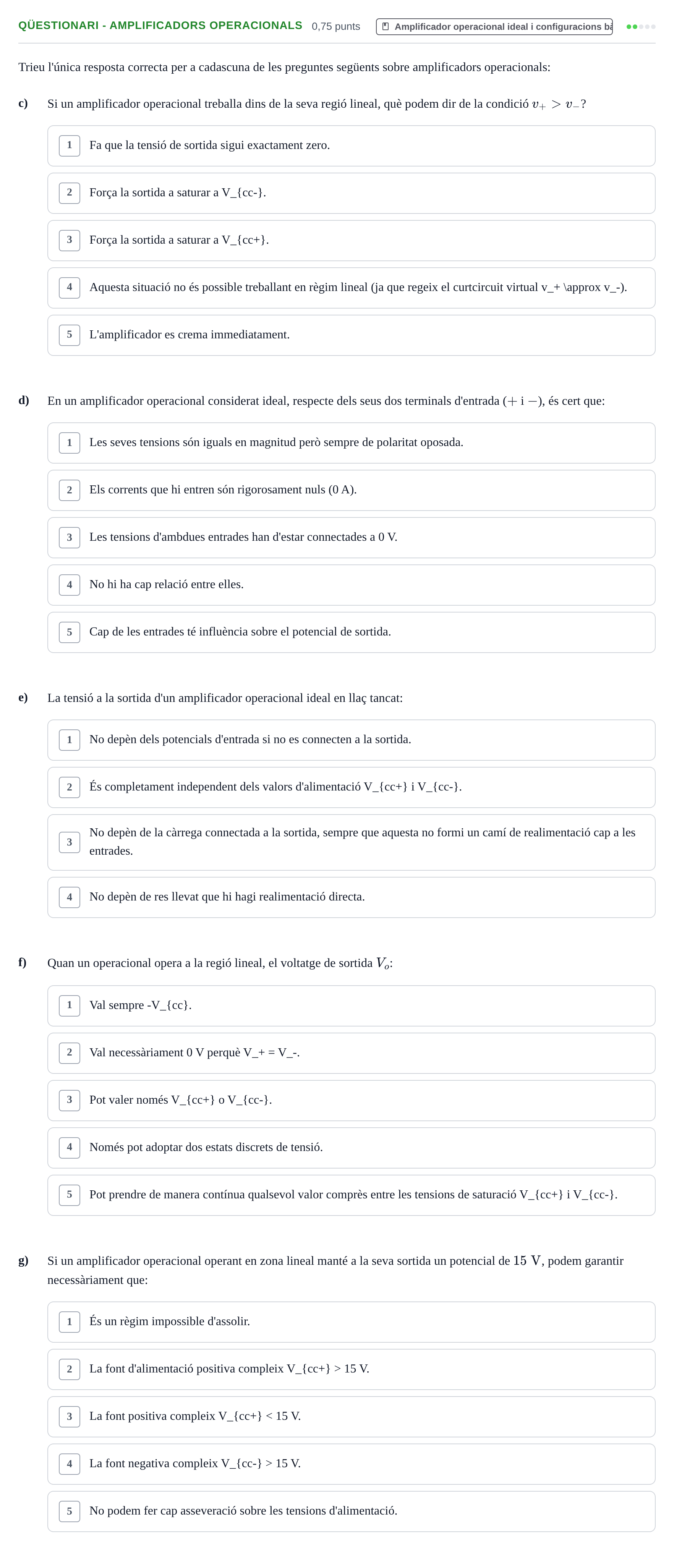

Ejercicio Qüestionari - Amplificadors operacionals · Electrónica UB 2018

c. Si un amplificador operacional treballa dins de la seva regió lineal, què podem dir de la condició $v_+ > v_-$?

Solución: 4. Aquesta situació no és possible treballant en règim lineal (ja que regeix el curtcircuit virtual $v_+ \approx v_-$).

d. En un amplificador operacional considerat ideal, respecte dels seus dos terminals d'entrada ($+$ i $-$), és cert que:

Solución: 2. Els corrents que hi entren són rigorosament nuls (0 A).

e. La tensió a la sortida d'un amplificador operacional ideal en llaç tancat:

Solución: 3. No depèn de la càrrega connectada a la sortida, sempre que aquesta no formi un camí de realimentació cap a les entrades.

f. Quan un operacional opera a la regió lineal, el voltatge de sortida $V_o$:

Solución: 5. Pot prendre de manera contínua qualsevol valor comprès entre les tensions de saturació $V_{cc+}$ i $V_{cc-}$.

g. Si un amplificador operacional operant en zona lineal manté a la seva sortida un potencial de 15 V, podem garantir necessàriament que:

Solución: 2. La font d'alimentació positiva compleix $V_{cc+} > 15\text{ V}$.
