Ejercicio 2 - Amplificador operacional ideal i configuracio… · Electrónica UB 2016
Tema: Amplificador operacional ideal i configuracions bàsiques · Del examen Examen final d'avaluació única (Gener 2016) (2016)

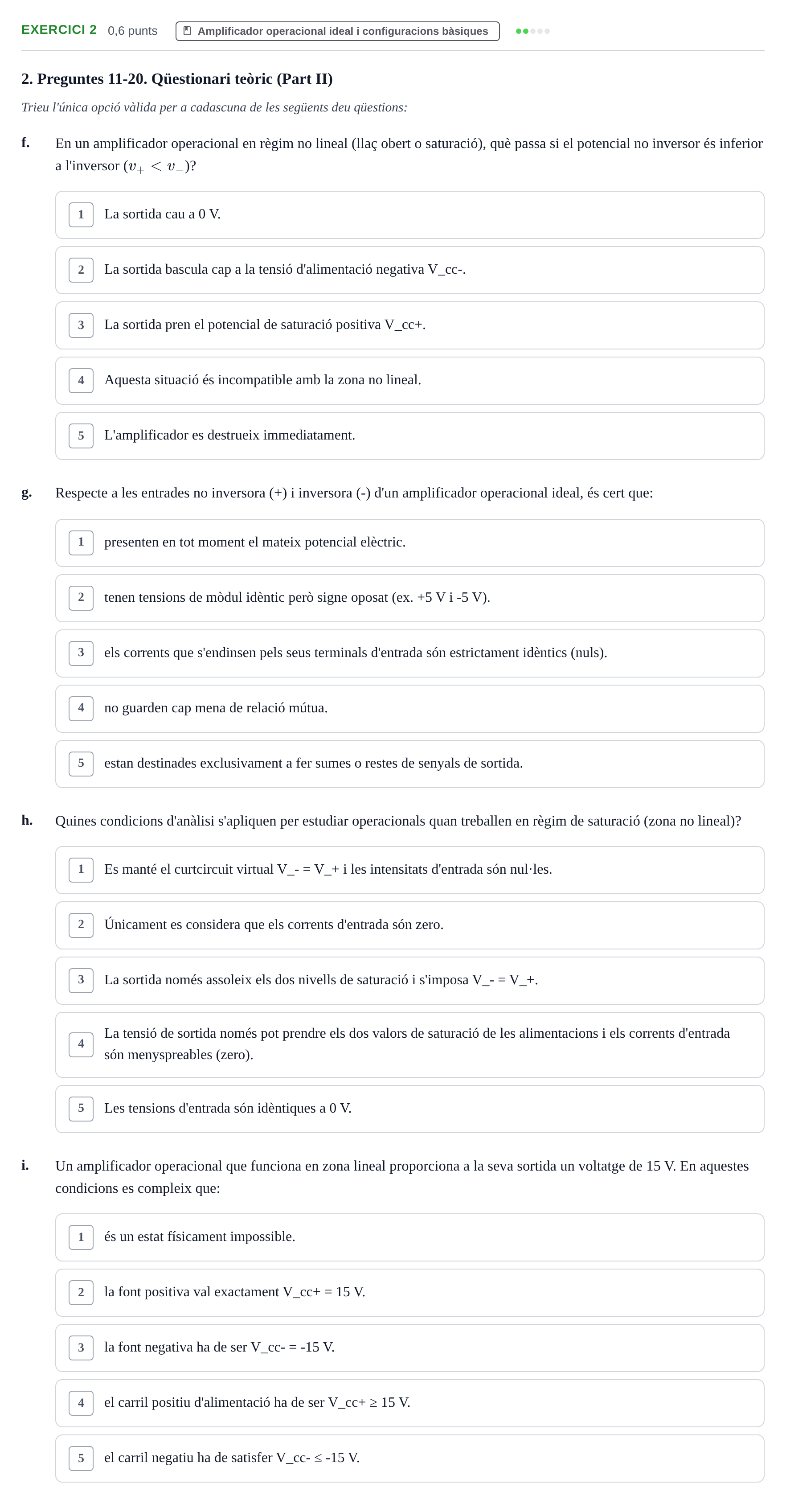

Enunciado
2. Preguntes 11-20. Qüestionari teòric (Part II)
Trieu l'única opció vàlida per a cadascuna de les següents deu qüestions:
f.
En un amplificador operacional en règim no lineal (llaç obert o saturació), què passa si el potencial no inversor és inferior a l'inversor ()?
g.
Respecte a les entrades no inversora (+) i inversora (-) d'un amplificador operacional ideal, és cert que:
h.
Quines condicions d'anàlisi s'apliquen per estudiar operacionals quan treballen en règim de saturació (zona no lineal)?
i.
Un amplificador operacional que funciona en zona lineal proporciona a la seva sortida un voltatge de 15 V. En aquestes condicions es compleix que:
Solución
Según los criterios oficiales de corrección
f. En un amplificador operacional en règim no lineal (llaç obert o saturació), què passa si el potencial no inversor és inferior a l'inversor (v+ < v-)?
Solución: 2. La sortida bascula cap a la tensió d'alimentació negativa Vcc-.
g. Respecte a les entrades no inversora (+) i inversora (-) d'un amplificador operacional ideal, és cert que:
Solución: 3. els corrents que s'endinsen pels seus terminals d'entrada són estrictament idèntics (nuls).
h. Quines condicions d'anàlisi s'apliquen per estudiar operacionals quan treballen en règim de saturació (zona no lineal)?
Solución: 4. La tensió de sortida només pot prendre els dos valors de saturació de les alimentacions i els corrents d'entrada són menyspreables (zero).
i. Un amplificador operacional que funciona en zona lineal proporciona a la seva sortida un voltatge de 15 V. En aquestes condicions es compleix que:
Solución: 4. el carril positiu d'alimentació ha de ser Vcc+ ≥ 15 V.
