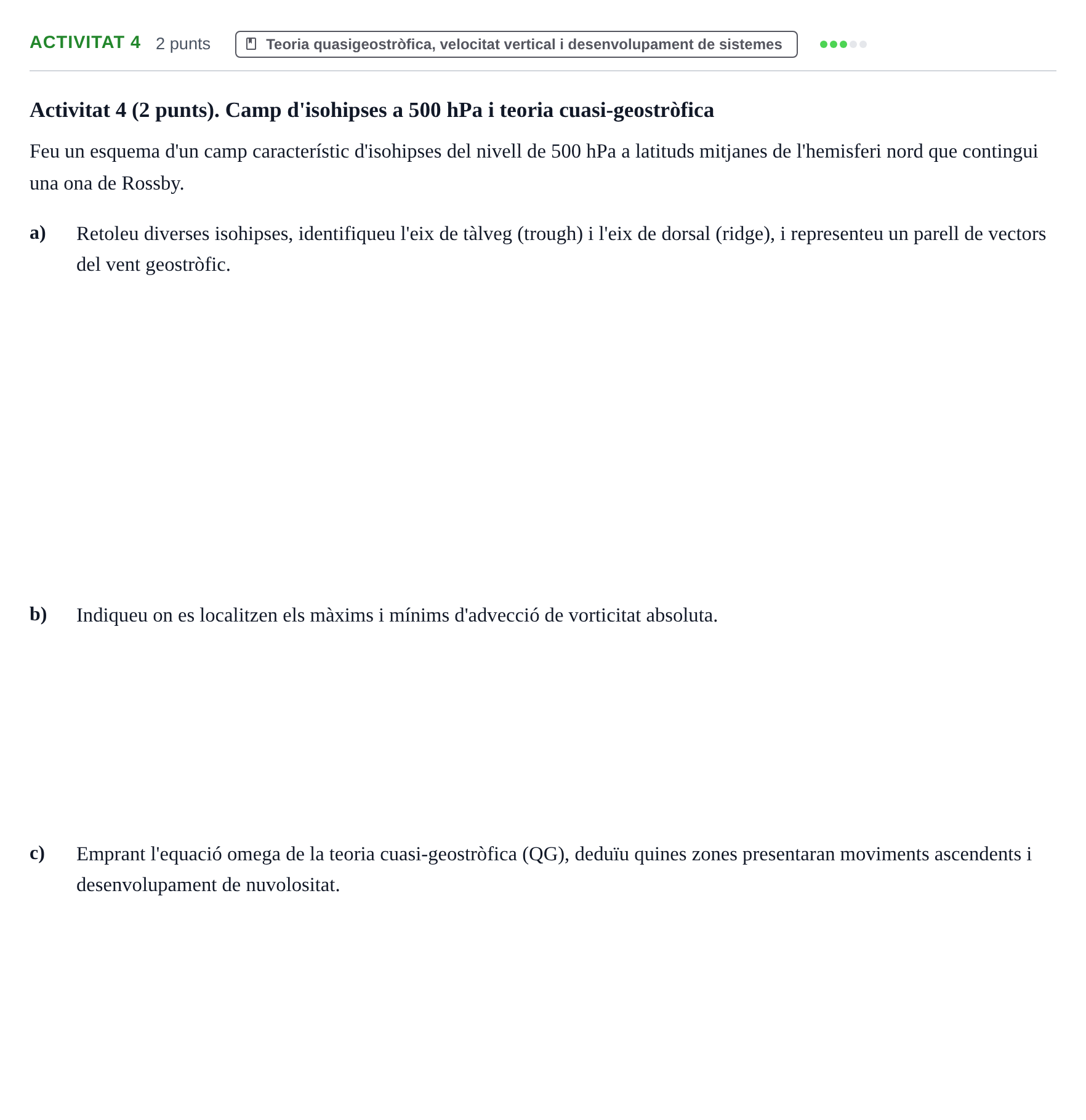

Ejercicio Activitat 4 · Meteorología y Climatología UB 2014

a. Retoleu diverses isohipses, identifiqueu l'eix de tàlveg (trough) i l'eix de dorsal (ridge), i representeu un parell de vectors del vent geostròfic.

Solución: Dibuix d'un camp ondulat d'oest a est amb alçades de geopotencial que decreixen cap al nord (p. ex., 5400, 5460, 5520, 5580, 5640 mgp). L'eix de tàlveg és l'eix de mínim de geopotencial (vall cap al sud) i l'eix de dorsal és l'eix de màxim de geopotencial (cresta cap al nord). Els vectors de vent geostròfic són paral·lels a les isohipses dirigits d'oest a est, deixant els valors baixos a l'esquerra.

b. Indiqueu on es localitzen els màxims i mínims d'advecció de vorticitat absoluta.

Solución: Màxim d'advecció de vorticitat absoluta (PVA): a l'est de l'eix de tàlveg (entre el tàlveg i la dorsal aigües avall). Mínim d'advecció (NVA): a l'est de la dorsal (entre la dorsal i el tàlveg següent).

c. Emprant l'equació omega de la teoria cuasi-geostròfica (QG), deduïu quines zones presentaran moviments ascendents i desenvolupament de nuvolositat.

Solución: Moviments ascendents ($\omega < 0$, $w > 0$) i desenvolupament de nuvolositat a la regió situada a l'est de l'eix de tàlveg (davant del tàlveg), on l'advecció positiva de vorticitat ciclònica augmenta amb l'alçada.
