Problema 2 · Física Aplicada a Farmacia UB 2019

Problema 2 (10 punts). Mesurador de Venturi

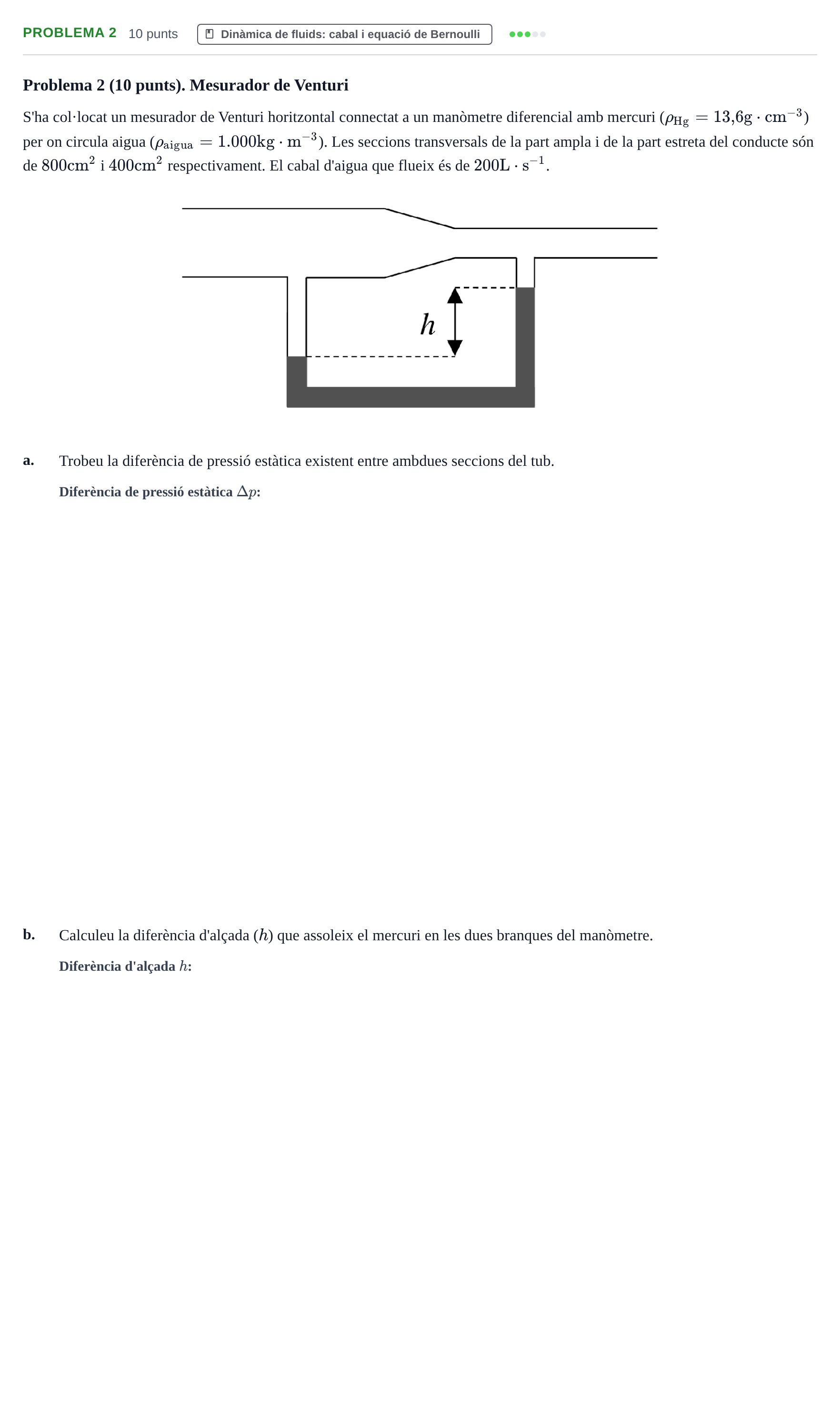

S'ha col·locat un mesurador de Venturi horitzontal connectat a un manòmetre diferencial amb mercuri ($\rho_{\mathrm{Hg}} = 13{,}6\ \mathrm{g\cdot cm^{-3}}$) per on circula aigua ($\rho_{\mathrm{aigua}} = 1.000\ \mathrm{kg\cdot m^{-3}}$). Les seccions transversals de la part ampla i de la part estreta del conducte són de $800\ \mathrm{cm^2}$ i $400\ \mathrm{cm^2}$ respectivament. El cabal d'aigua que flueix és de $200\ \mathrm{L\cdot s^{-1}}$.

a.

Trobeu la diferència de pressió estàtica existent entre ambdues seccions del tub.

b.

Calculeu la diferència d'alçada ($h$) que assoleix el mercuri en les dues branques del manòmetre.
