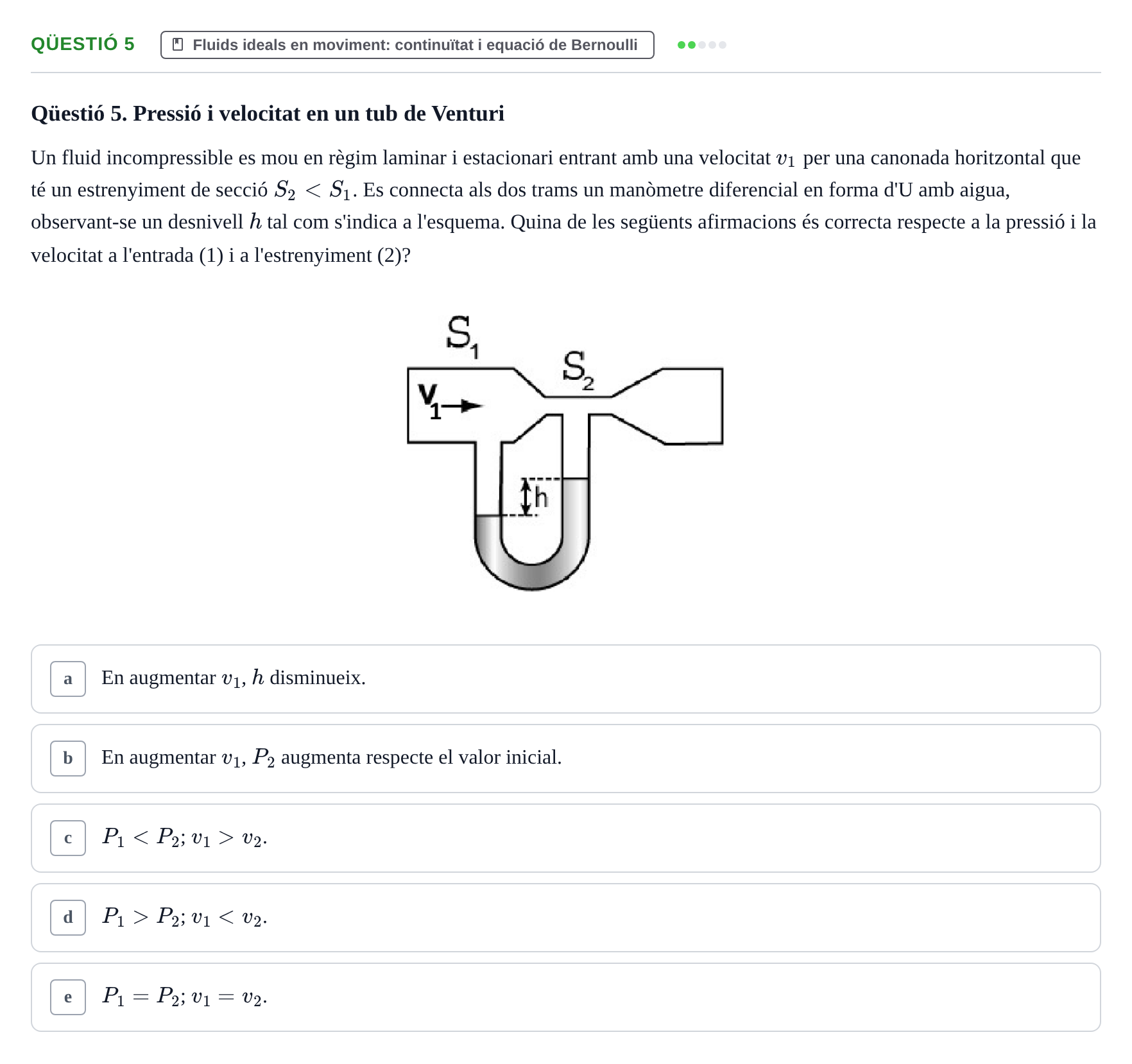

Ejercicio Qüestió 5 · Física UB 2014

Qüestió 5. Pressió i velocitat en un tub de Venturi

Un fluid incompressible es mou en règim laminar i estacionari entrant amb una velocitat $v_1$ per una canonada horitzontal que té un estrenyiment de secció $S_2 < S_1$. Es connecta als dos trams un manòmetre diferencial en forma d'U amb aigua, observant-se un desnivell $h$ tal com s'indica a l'esquema. Quina de les següents afirmacions és correcta respecte a la pressió i la velocitat a l'entrada (1) i a l'estrenyiment (2)?
