Problema 3 · Física URV 2022

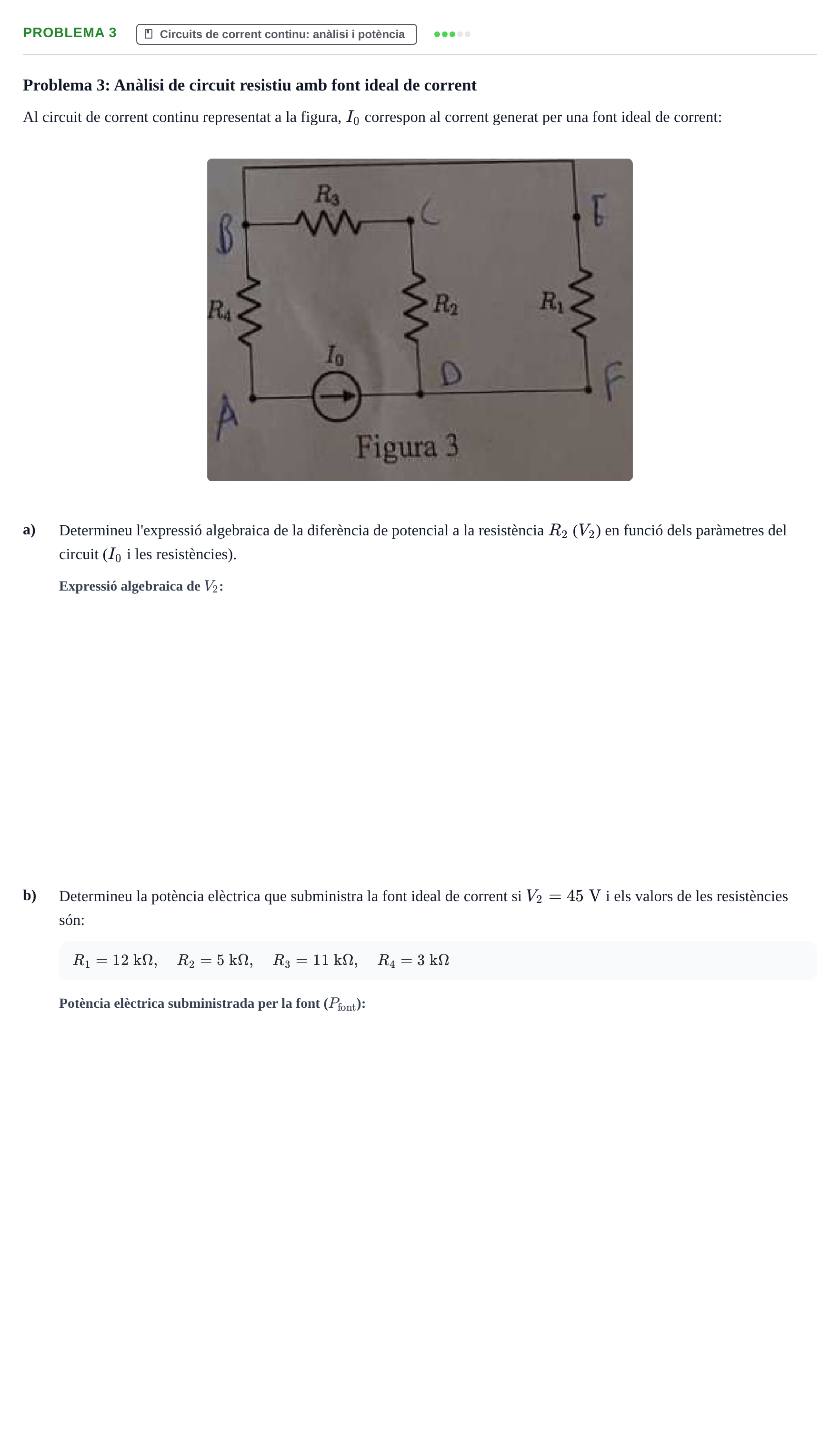

Problema 3: Anàlisi de circuit resistiu amb font ideal de corrent

Al circuit de corrent continu representat a la figura, $I_0$ correspon al corrent generat per una font ideal de corrent:

a)

Determineu l'expressió algebraica de la diferència de potencial a la resistència $R_2$ ($V_2$) en funció dels paràmetres del circuit ($I_0$ i les resistències).

b)

Determineu la potència elèctrica que subministra la font ideal de corrent si $V_2 = 45\text{ V}$ i els valors de les resistències són:

$R_1 = 12\text{ k}\Omega,\quad R_2 = 5\text{ k}\Omega,\quad R_3 = 11\text{ k}\Omega,\quad R_4 = 3\text{ k}\Omega$
