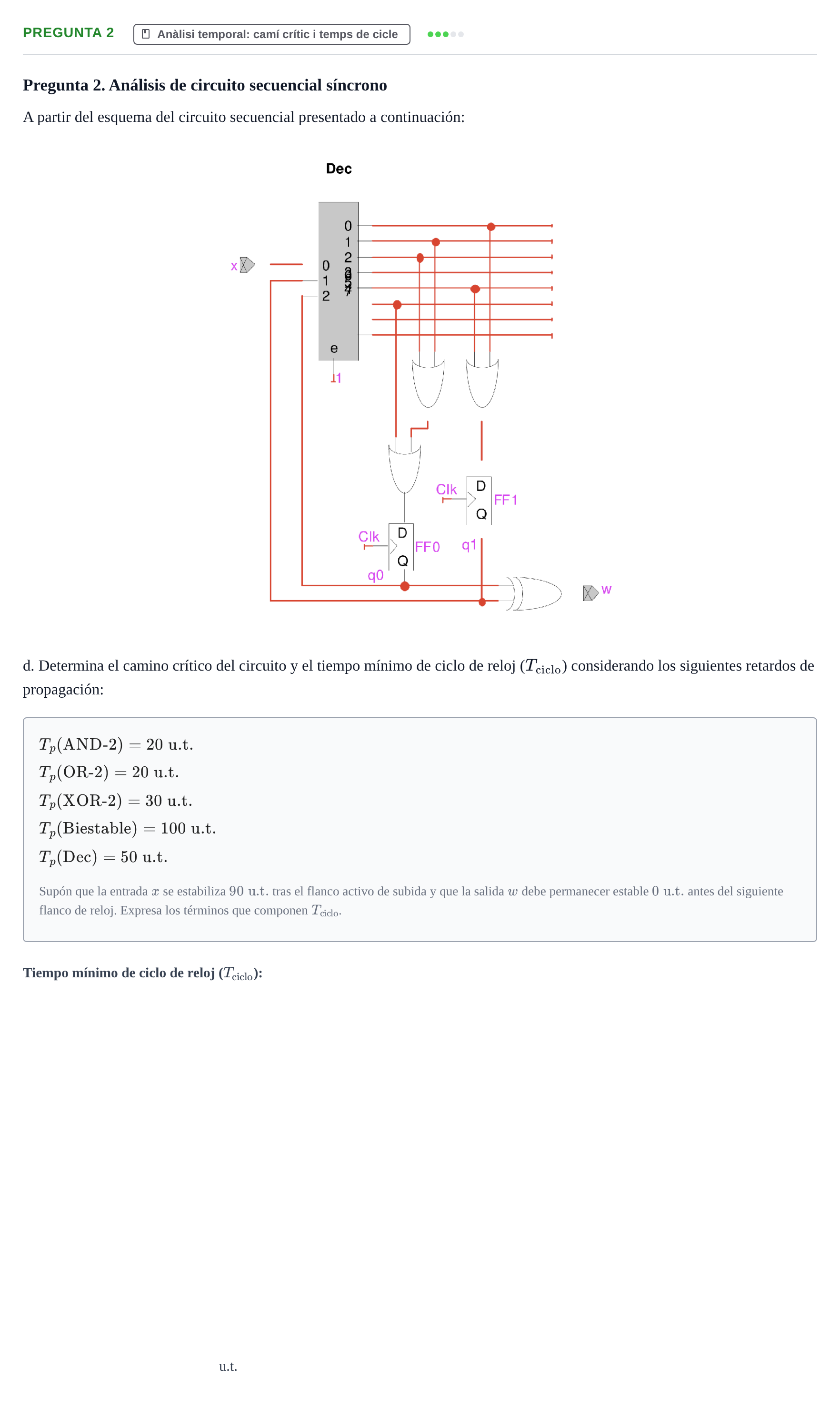

Pregunta 2. Análisis de circuito secuencial síncrono

A partir del esquema del circuito secuencial presentado a continuación:

d. Determina el camino crítico del circuito y el tiempo mínimo de ciclo de reloj ($T_{\text{ciclo}}$) considerando los siguientes retardos de propagación:

$T_p(\text{AND-2}) = 20\text{ u.t.}$

$T_p(\text{OR-2}) = 20\text{ u.t.}$

$T_p(\text{XOR-2}) = 30\text{ u.t.}$

$T_p(\text{Biestable}) = 100\text{ u.t.}$

$T_p(\text{Dec}) = 50\text{ u.t.}$

Supón que la entrada $x$ se estabiliza $90\text{ u.t.}$ tras el flanco activo de subida y que la salida $w$ debe permanecer estable $0\text{ u.t.}$ antes del siguiente flanco de reloj. Expresa los términos que componen $T_{\text{ciclo}}$.

u.t.
