Problema 3 · Introducció als Computadors UPC 2012

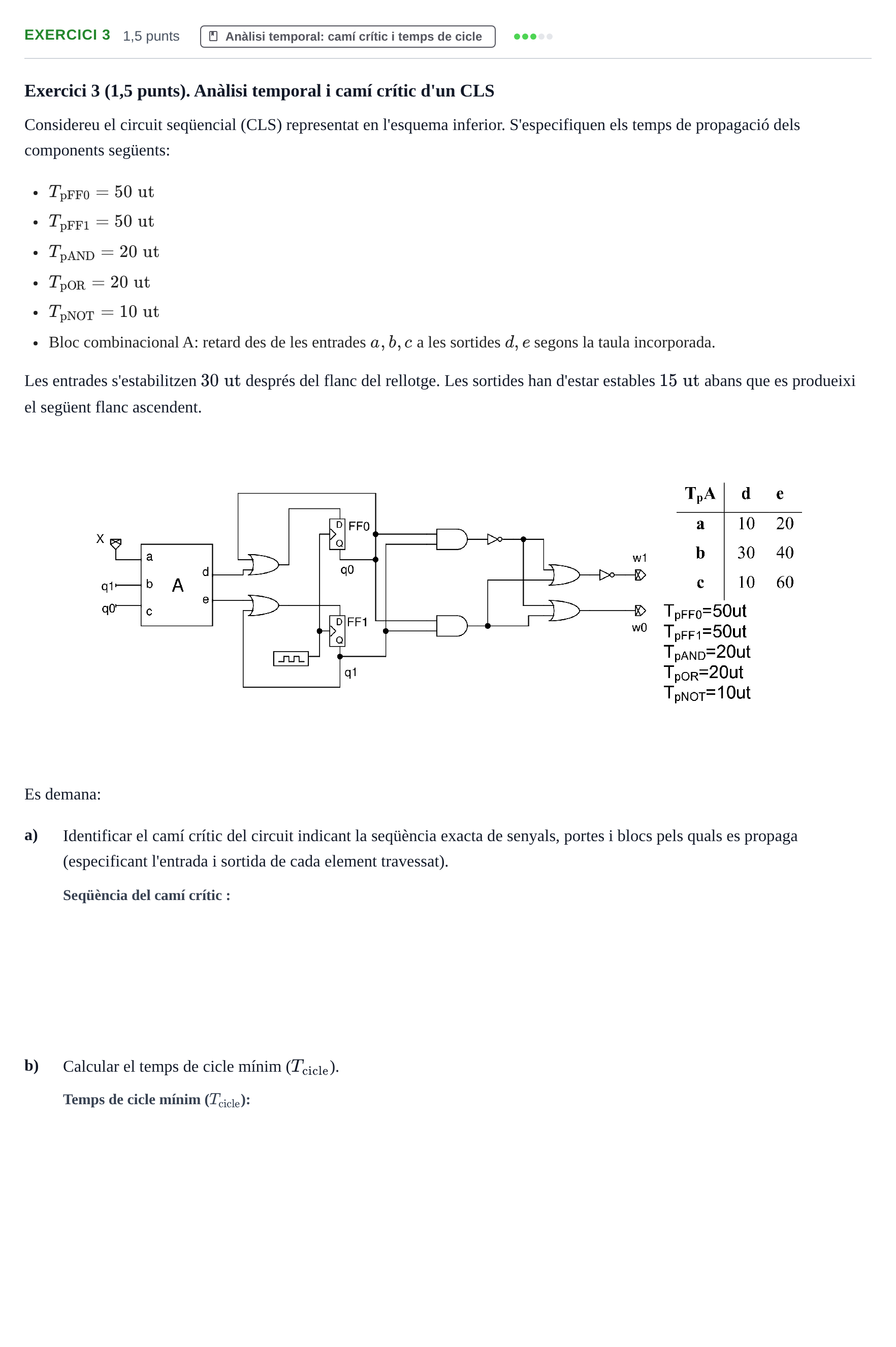

Exercici 3 (1,5 punts). Anàlisi temporal i camí crític d'un CLS

Considereu el circuit seqüencial (CLS) representat en l'esquema inferior. S'especifiquen els temps de propagació dels components següents:

$T_{\mathrm{pFF0}} = 50\text{ ut}$

$T_{\mathrm{pFF1}} = 50\text{ ut}$

$T_{\mathrm{pAND}} = 20\text{ ut}$

$T_{\mathrm{pOR}} = 20\text{ ut}$

$T_{\mathrm{pNOT}} = 10\text{ ut}$

Bloc combinacional A: retard des de les entrades $a, b, c$ a les sortides $d, e$ segons la taula incorporada.

Les entrades s'estabilitzen $30\text{ ut}$ després del flanc del rellotge. Les sortides han d'estar estables $15\text{ ut}$ abans que es produeixi el següent flanc ascendent.

Es demana:

a)

Identificar el camí crític del circuit indicant la seqüència exacta de senyals, portes i blocs pels quals es propaga (especificant l'entrada i sortida de cada element travessat).

b)

Calcular el temps de cicle mínim ($T_{\text{cicle}}$).
