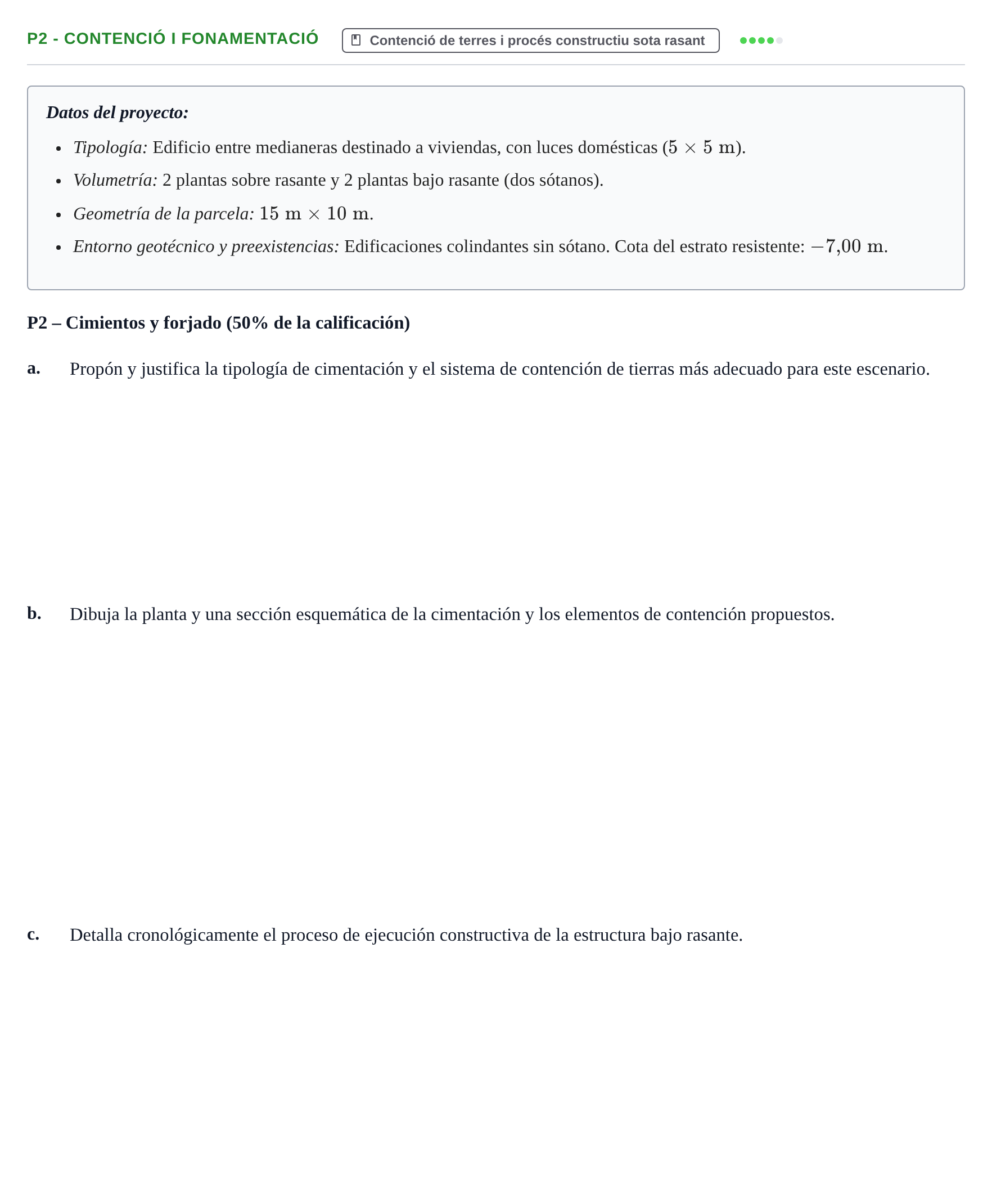

Ejercicio P2 - Contenció i fonamentació · Construcción I UPC Examen Parcial 1. Casa Hopkins, Cimentaciones, Forjados y Test de Materiales

a. Propón y justifica la tipología de cimentación y el sistema de contención de tierras más adecuado para este escenario.

Solución: - Sistema de contención: Muro pantalla continuo de hormigón armado o pantalla discontinua de pilotes tangentes/secantes de hormigón. - Cimentación: Losa de cimentación continua apoyada directamente sobre el plano de excavación (-7,00 m).

c. Detalla cronológicamente el proceso de ejecución constructiva de la estructura bajo rasante.

Solución: 1. Muretes guía y excavación/hormigonado por bataches de muros pantalla (o pilotes) empotrados bajo -7,00 m. 2. Viga de coronación de las pantallas. 3. Excavación de primera fase hasta sótano 1 con bermas/apuntalamientos. 4. Hormigonado del forjado de sótano 1 con huecos de servicio (semitop-down o puntales metálicos). 5. Excavación de segunda fase hasta estrato resistente (-7,00 m). 6. Hormigón de limpieza y losa de cimentación. 7. Pilares de sótano 2 y cerramientos en avance ascendente.

b. Dibuja la planta y una sección esquemática de la cimentación y los elementos de contención propuestos.

Solución: - Planta: Perímetro cerrado de 15 × 10 m formado por los muros pantalla medianeros y de fachada. En el interior, malla ortogonal de pilares a ejes de 5 metros: 3 vanos en el lado de 15 m (3 × 5 = 15 m) y 2 vanos en el lado de 10 m (2 × 5 = 10 m), con 2 soportes centrales interiores. - Sección: Muros pantalla empotrados en el estrato resistente por debajo de -7,00 m, forjados de planta sótano 1 y planta baja funcionando como codales definitivos, y losa de fondo rigidizadora a -7,00 m.
