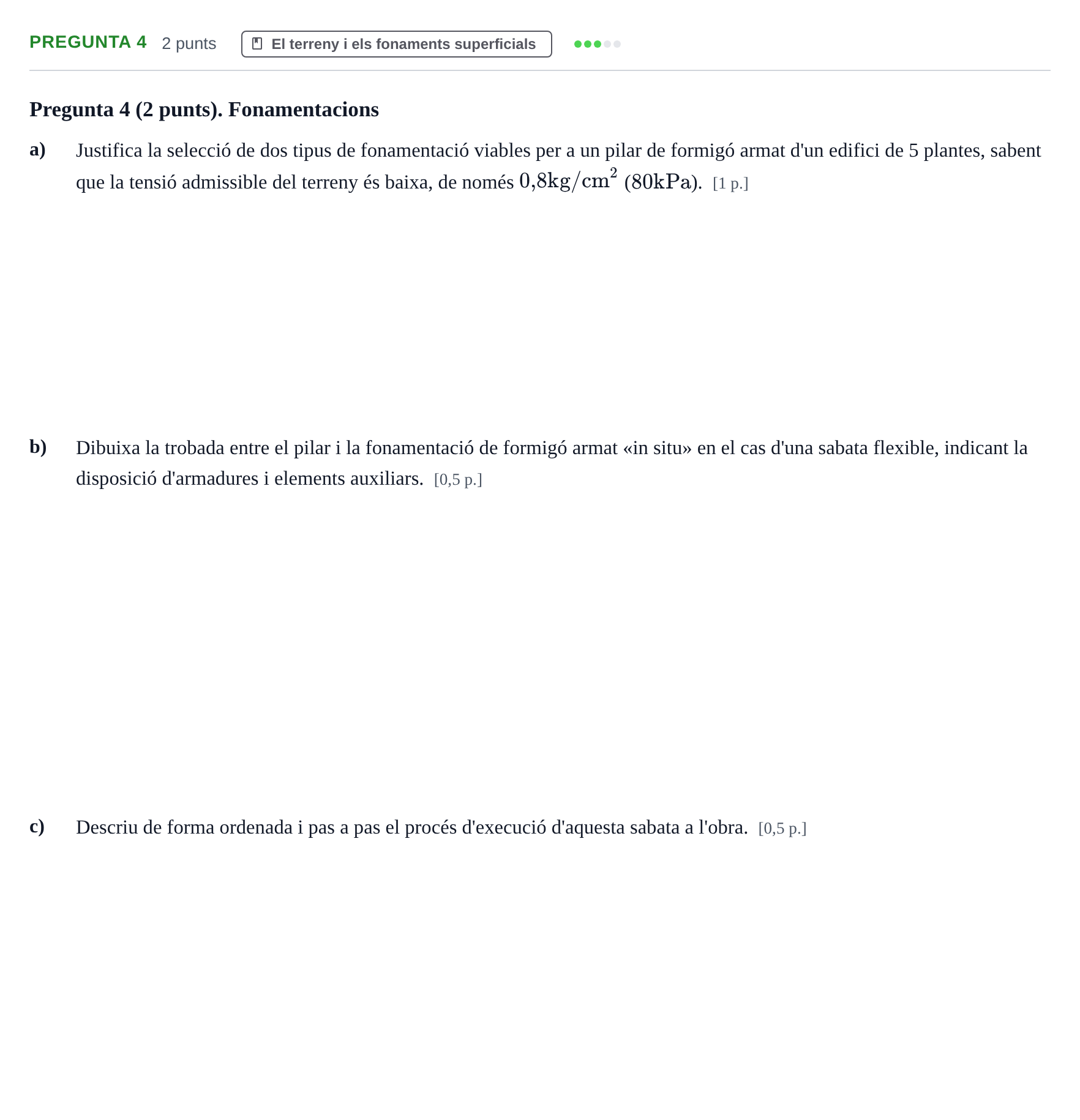

Pregunta 4 · Construcción I UPC 2023

a. Justifica la selecció de dos tipus de fonamentació viables per a un pilar de formigó armat d'un edifici de 5 plantes, sabent que la tensió admissible del terreny és baixa, de només 0,8 kg/cm² (80 kPa).

Solución: 1. Llosa de fonamentació contínua (o sabates contínues creuades). 2. Fonamentació profunda mitjançant pilotatge (pilots amb encep).

b. Dibuixa la trobada entre el pilar i la fonamentació de formigó armat «in situ» en el cas d'una sabata flexible, indicant la disposició d'armadures i elements auxiliars.

Solución: Dibuix en secció del detall pilar-sabata flexible mostrant: - Geometria: sabata flexible caracteritzada per $v > 2h$ (voladís major que dues vegades el cantell). - Armadures: graella inferior d'acer corrugat (per absorbir les traccions per flexió causades per l'empenta ascendent del terreny) recolzada sobre separadors homologats; armadura d'espera del pilar que penetra fins a la graella inferior amb patilla a 90° cap a l'exterior per garantir la longitud d'ancoratge necessària; estreps de muntatge al tram d'espera. - Elements auxiliars: capa de formigó de neteja amb gruix de 10 cm a la base sota la sabata.

c. Descriu de forma ordenada i pas a pas el procés d'execució d'aquesta sabata a l'obra.

Solución: 1. Replanteig i excavació 2. Abocament del formigó de neteja 3. Replanteig precís sobre la neteja 4. Col·locació de l'armadura 5. Encofrat perimetral (si cal) 6. Formigonat i compactació 7. Anivellament i curat
