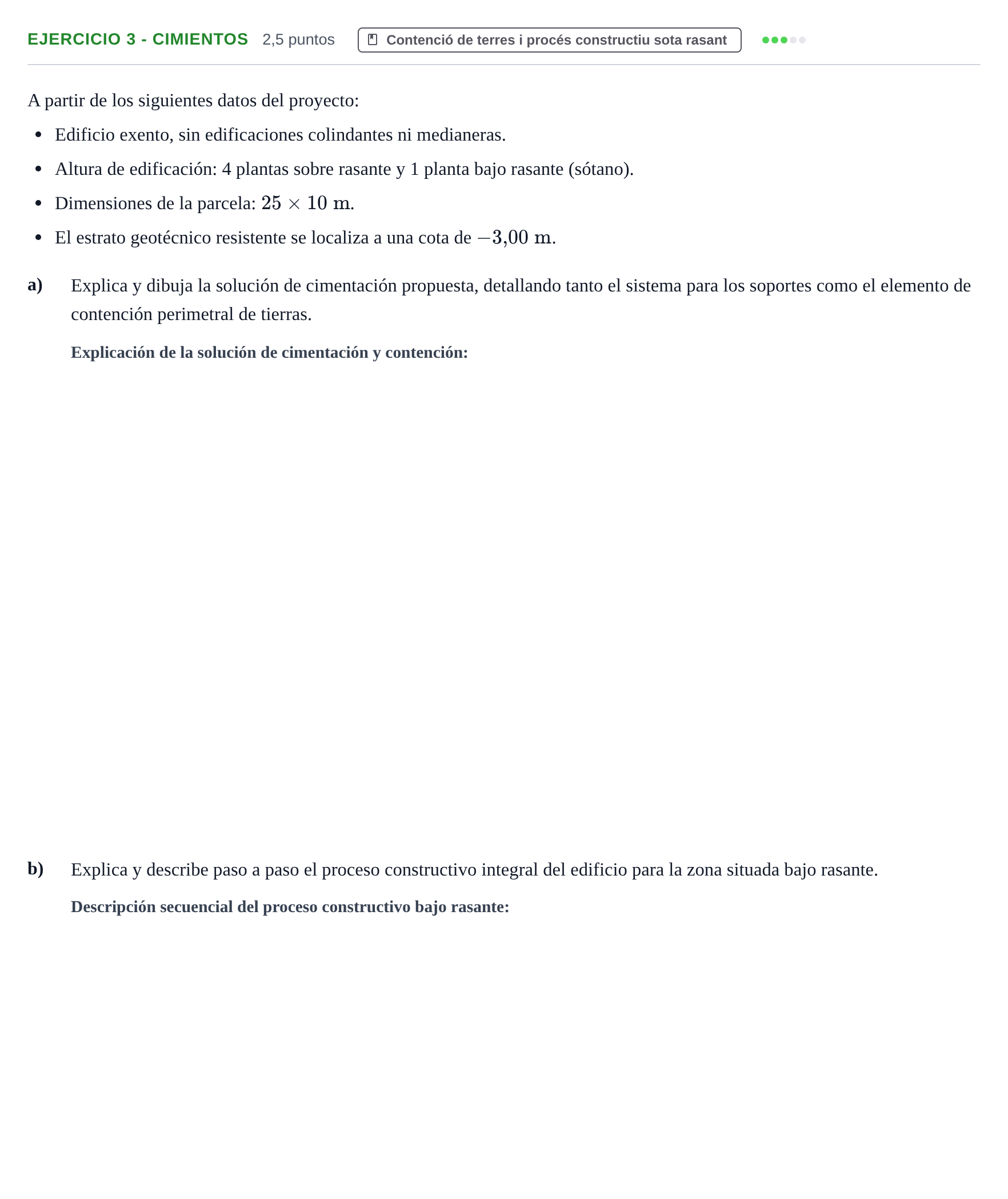

Ejercicio 3 - Cimientos · Construcción I UPC 2024

a. Explica y dibuja la solución de cimentación propuesta, detallando tanto el sistema para los soportes como el elemento de contención perimetral de tierras. (Explicación escrita)

Solución: - Cota de apoyo: Dado que el edificio cuenta con una planta de sótano, la cota de fondo de excavación se sitúa aproximadamente a -3,00 m (gálibo de sótano de 2,60 m + espesores de solera y forjado), coincidiendo de forma idónea con la profundidad del estrato resistente. - Cimentación de soportes: Se proyectan zapatas aisladas de hormigón armado bajo los pilares interiores o de fachada, apoyadas directamente en el estrato competente a -3,00 m y arriostradas en ambas direcciones mediante vigas de atado/centradoras. - Muro de contención de tierras: Al tratarse de un edificio completamente exento (sin medianeras ni vecinos), la contención se resuelve mediante un muro de sótano de hormigón armado en ménsula apoyado sobre una zapata corrida perimetral (o zapata integrada con talón y puntera) cimentada a -3,00 m. Al no haber construcciones anexas que arriostrar de urgencia, el muro puede ejecutarse cómodamente una vez vaciado el solar.

b. Explica y describe paso a paso el proceso constructivo integral del edificio para la zona situada bajo rasante.

Solución: 1. Movimiento de tierras y vaciado general: Excavación masiva a cielo abierto del volumen del sótano hasta llegar a la cota -3,00 m, realizando taludes perimetrales provisionales de seguridad aprovechando la condición de parcela exenta. 2. Limpieza y replanteo: Vertido de una capa de 10 cm de hormigón de limpieza (HL) en el fondo de la excavación para zapatas y zanjas corridas perimetrales; replanteo de ejes de pilares y muros. 3. Ferrallado y hormigonado de cimentación: Colocación de armaduras inferiores y superiores de zapatas aisladas y zapatas corridas perimetrales, disponiendo las correspondientes armaduras de espera para pilares y muro de sótano; hormigonado de cimentaciones. 4. Ejecución del muro perimetral y pilares de sótano: Montaje de armaduras verticales y horizontales de los muros y pilares. Encofrado a dos caras del muro perimetral, hormigonado por tongadas y posterior vibrado y desencofrado. 5. Impermeabilización y drenaje exterior: Aplicación de lámina impermeabilizante bituminosa o sintética en el trasdós del muro, colocación de lámina nodular de polietileno con geotextil filtrante (drenaje de muro), instalación de tubo poroso de drenaje al pie de la zapata y relleno con grava filtrante. 6. Relleno perimetral de tierras: Relleno y compactación controlada por capas de tierras seleccionadas en el trasdós del muro. 7. Solera y forjado de techo de sótano (planta baja): Ejecución de encachado de grava y solera de hormigón en planta sótano; montaje del encofrado, ferrallado y vertido del forjado de planta baja, dejando consolidada la caja de contención inferior.

Dibujo de la solución de cimentación y elemento de contención perimetral de tierras

Solución: Sección constructiva vertical mostrando: - Zapata corrida de cimentación apoyada a cota -3,00 m con hormigón de limpieza. - Muro de sótano de hormigón armado con armadura de trasdós e intradós. - Zapata aislada con viga centrada o de atado. - Detalle del trasdós: impermeabilización, lámina drenante nodular con geotextil, tubo drenante perforado envuelto en grava y tierras compactadas. - Encuentro con la solera de planta sótano.
