Problema 3 · Fundamentos de Física UVIC 2019

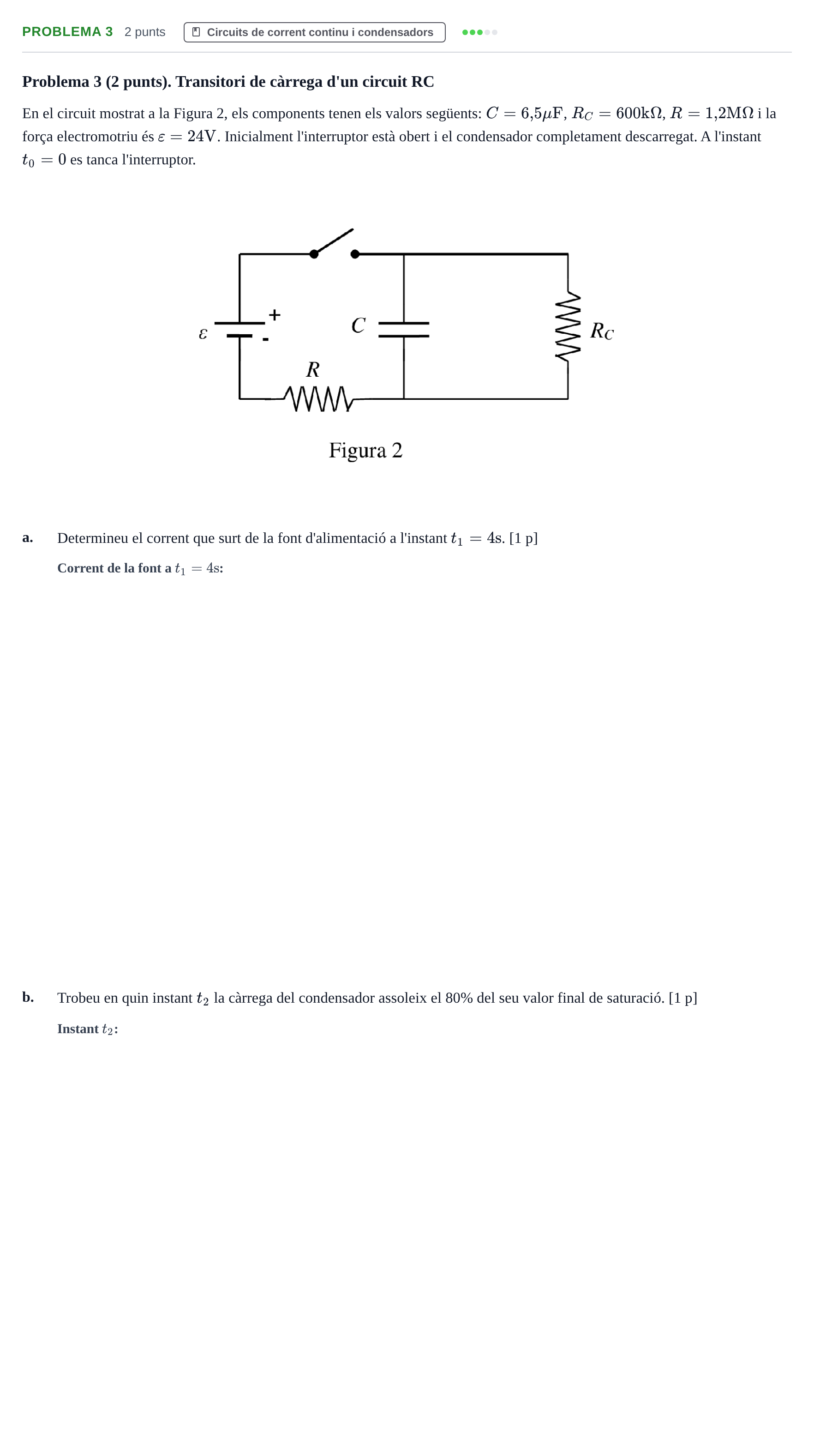

Problema 3 (2 punts). Transitori de càrrega d'un circuit RC

En el circuit mostrat a la Figura 2, els components tenen els valors següents: $C = 6{,}5\ \mu\text{F}$, $R_C = 600\ \text{k}\Omega$, $R = 1{,}2\ \text{M}\Omega$ i la força electromotriu és $\varepsilon = 24\ \text{V}$. Inicialment l'interruptor està obert i el condensador completament descarregat. A l'instant $t_0 = 0$ es tanca l'interruptor.

a.

Determineu el corrent que surt de la font d'alimentació a l'instant $t_1 = 4\ \text{s}$. [1 p]

b.

Trobeu en quin instant $t_2$ la càrrega del condensador assoleix el 80% del seu valor final de saturació. [1 p]
