Problema 2 · Fundamentos de Física UVIC 2019

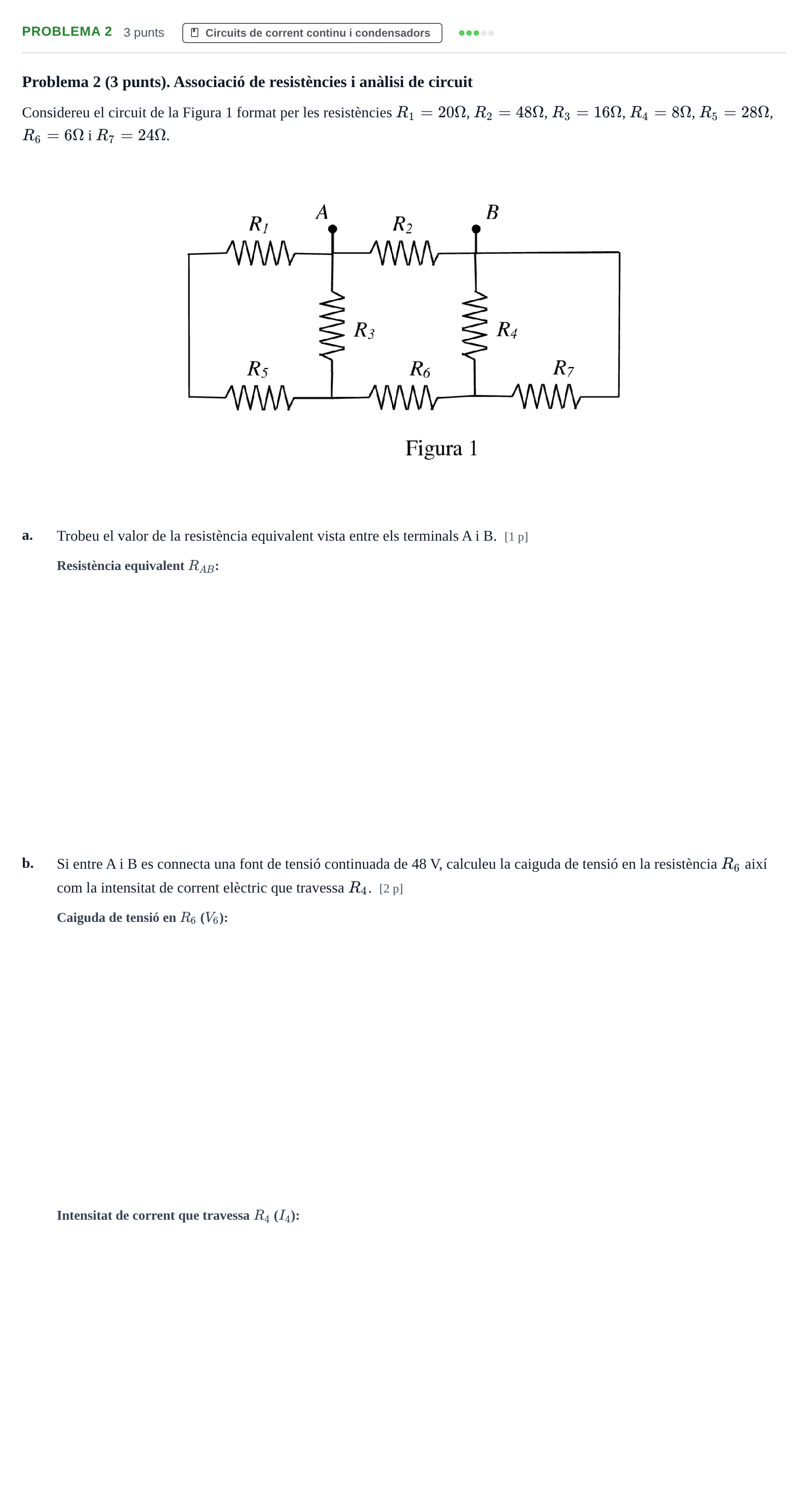

Problema 2 (3 punts). Associació de resistències i anàlisi de circuit

Considereu el circuit de la Figura 1 format per les resistències $R_1 = 20\ \Omega$, $R_2 = 48\ \Omega$, $R_3 = 16\ \Omega$, $R_4 = 8\ \Omega$, $R_5 = 28\ \Omega$, $R_6 = 6\ \Omega$ i $R_7 = 24\ \Omega$.

a.

Trobeu el valor de la resistència equivalent vista entre els terminals A i B. [1 p]

b.

Si entre A i B es connecta una font de tensió continuada de 48 V, calculeu la caiguda de tensió en la resistència $R_6$ així com la intensitat de corrent elèctric que travessa $R_4$. [2 p]
