Pregunta 2 · Física UDL 2021

Enunciado

Pregunta 2 (30 punts). Circuit equivalent, tensió i potència en corrent continu

Considerant el circuit representat a la figura:

Trobeu el circuit equivalent més simplificat per tal de determinar la tensió $V$ . [10 punts]

Calculeu el valor de la tensió $V$ mitjançant l'equivalent determinat a l'apartat anterior. [8 punts]

Determineu la potència associada a la font de corrent de 4 A, indicant si és absorbida o subministrada. [6 punts]

Subministrada

Absorbida

Calculeu la caiguda de tensió a cadascuna de les resistències de $2\ \Omega$ . [6 punts]

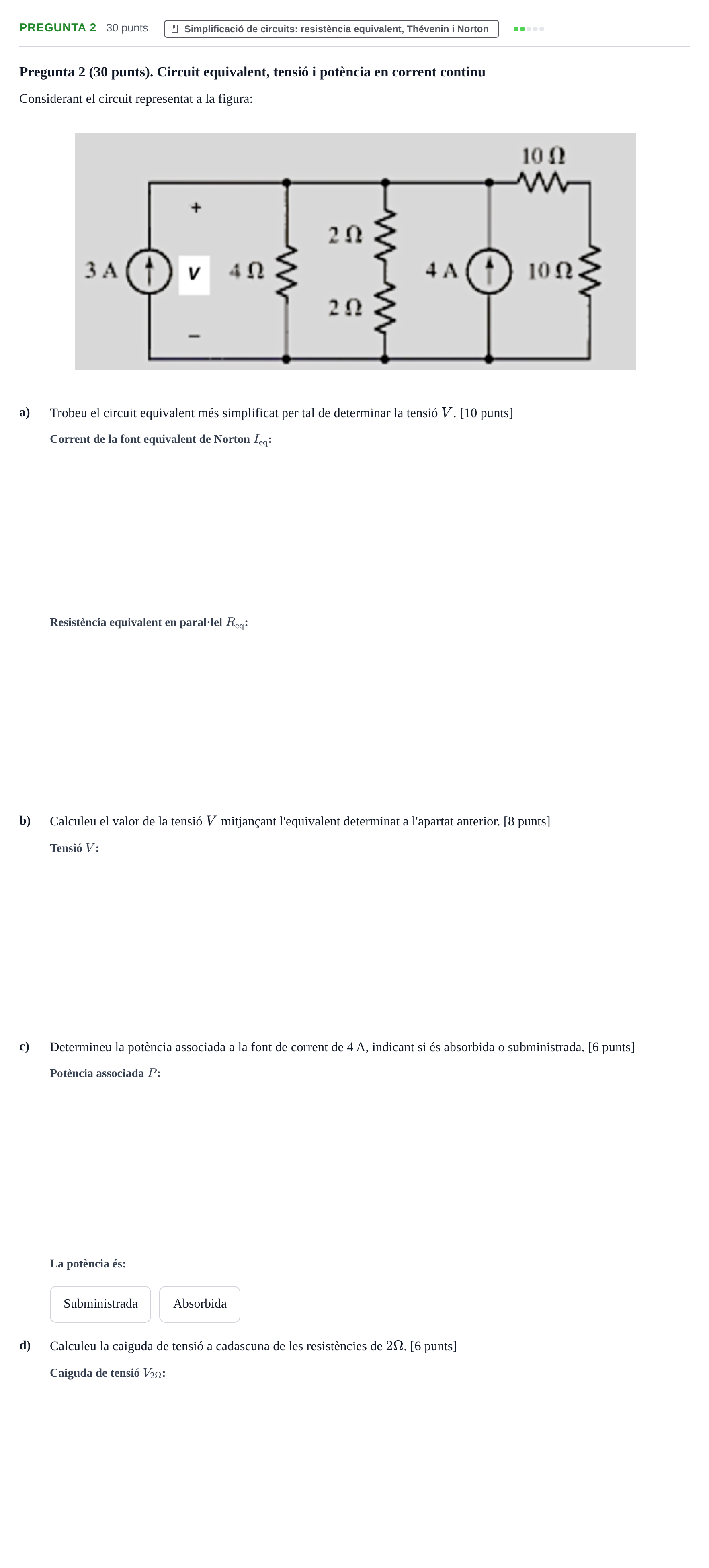

Enunciado: Pregunta 2 · Física UDL 2021

Según los criterios oficiales de corrección

a) Corrent de la font equivalent de Norton $I_{\text{eq}}$

Solución: 7 A

a) Resistència equivalent en paral·lel $R_{\text{eq}}$

Solución: $20/11\ \Omega$ / $1{,}818\ \Omega$

b) Calculeu el valor de la tensió $V$ mitjançant l'equivalent determinat a l'apartat anterior.

Solución: $140/11\ \mathrm{V}$ / $12{,}73\ \mathrm{V}$

c) Determineu la potència associada a la font de corrent de 4 A

Solución: $560/11\ \mathrm{W}$ / $50{,}91\ \mathrm{W}$

c) Indicant si és absorbida o subministrada.

Solución: Subministrada

d) Calculeu la caiguda de tensió a cadascuna de les resistències de $2\ \Omega$ .

Solución: $70/11\ \mathrm{V}$ / $6{,}36\ \mathrm{V}$
