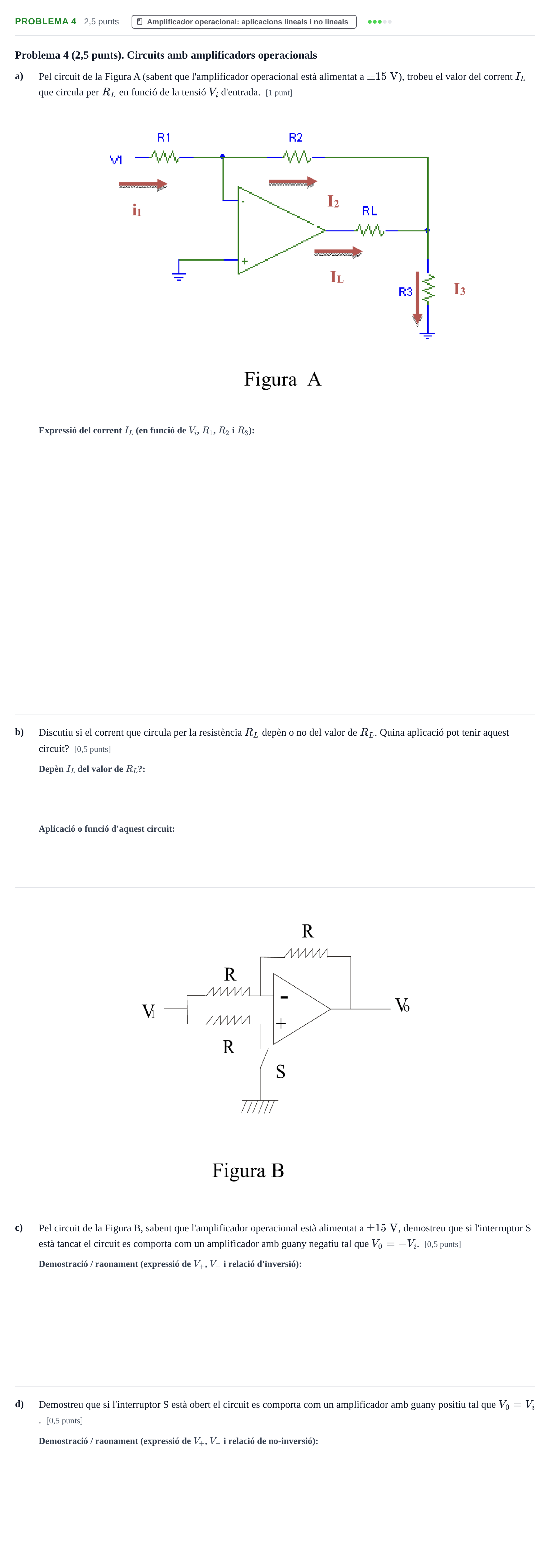

Problema 4 · Electricitat i Electrònica UAB 2019

a. Pel circuit de la Figura A (sabent que l'amplificador operacional està alimentat a $\pm 15\text{ V}$), trobeu el valor del corrent $I_L$ que circula per $R_L$ en funció de la tensió $V_i$ d'entrada.

Solución: $I_L = -\frac{V_i}{R_1}\left(1 + \frac{R_2}{R_3}\right)$

b. Discutiu si el corrent que circula per la resistència $R_L$ depèn o no del valor de $R_L$.

Solución: No en depèn

b. Quina aplicació pot tenir aquest circuit?

Solución: Font de corrent controlada per tensió (convertidor tensió-corrent)

c. Pel circuit de la Figura B, sabent que l'amplificador operacional està alimentat a $\pm 15\text{ V}$, demostreu que si l'interruptor S està tancat el circuit es comporta com un amplificador amb guany negatiu tal que $V_0 = -V_i$.

Solución: $V_0 = -V_i$ (amplificador inversor amb guany $G = -1$)

d. Demostreu que si l'interruptor S està obert el circuit es comporta com un amplificador amb guany positiu tal que $V_0 = V_i$.

Solución: $V_0 = V_i$ (amplificador no inversor / seguidor amb guany $G = +1$)
