Enunciado

Problema 2. Amplificador operacional inversor con carga

En el circuito mostrado a continuación, el amplificador operacional se considera ideal:

A partir de los valores indicados en el esquema ( $V_{\text{in}} = 5\text{ V}$ , $R_1 = 100\text{ k}\Omega$ , $R_f = 100\text{ k}\Omega$ y resistencia de carga $R_L = 10\ \Omega$ ), determine:

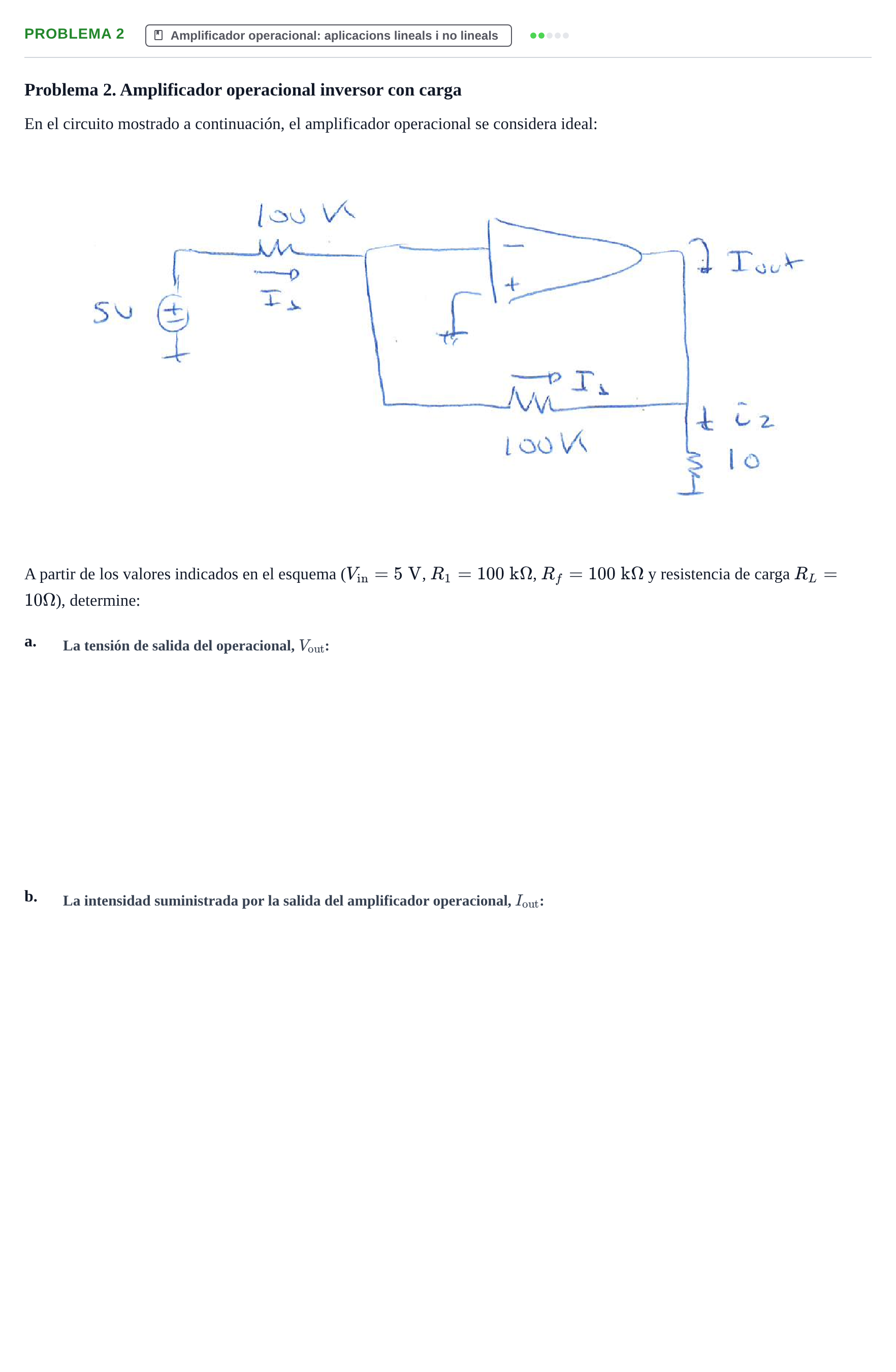

Enunciado: Problema 2 · Electricitat i Electrònica UAB Examen Parcial de Electricidad y Electrónica (Segundo Parcial)

Solución

Según los criterios oficiales de corrección

a. La tensión de salida del operacional, Vout.

Solución: $-5$ V / $-5000$ mV

b. La intensidad suministrada por la salida del amplificador operacional, Iout.

Solución: $-0{,}50005$ A / $-0{,}5$ A / $-500{,}05$ mA / $-500$ mA
