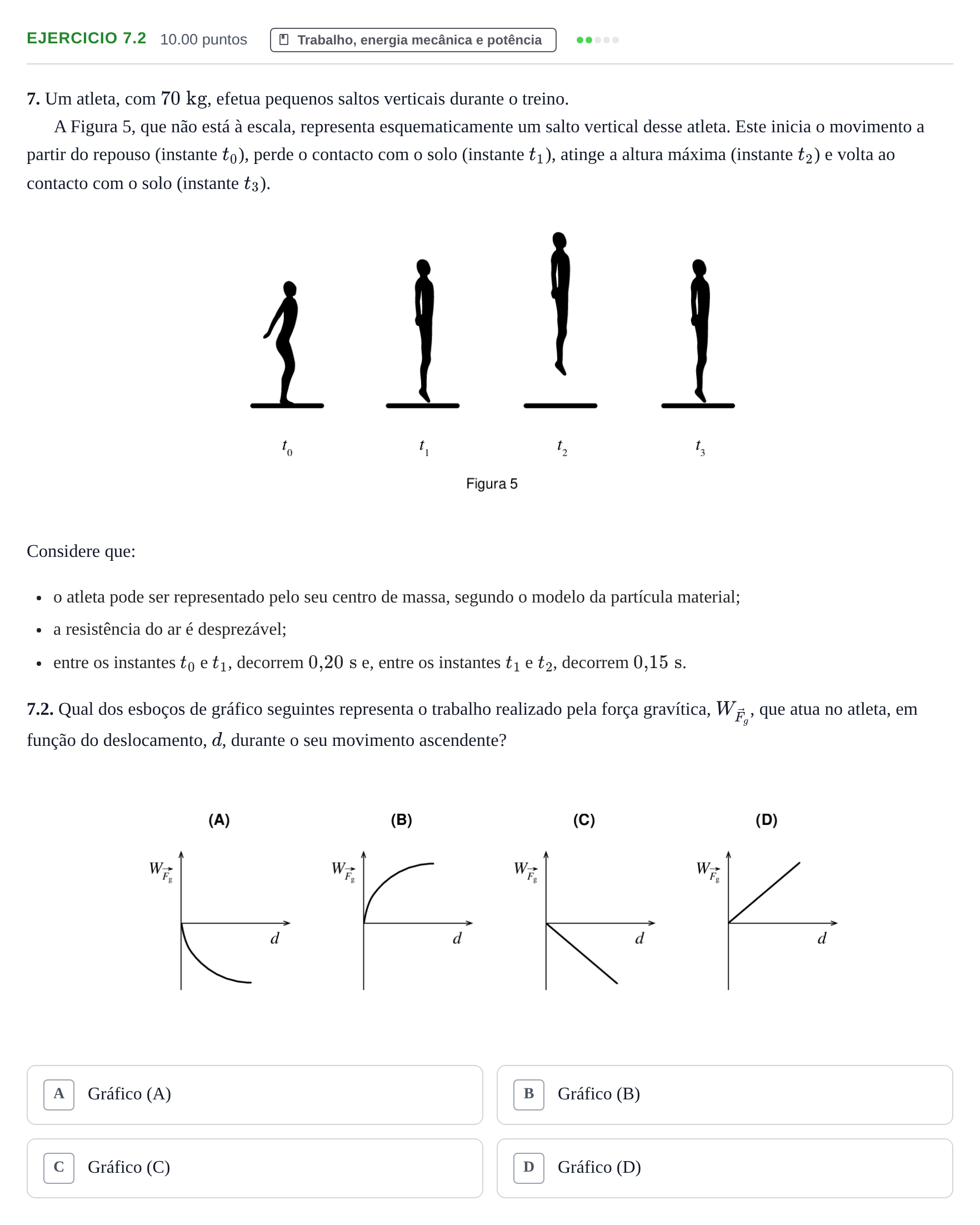

Exercício 7.2 · Exame Nacional Física e Química A 1.ª fase 2024

7. Um atleta, com $70\text{ kg}$, efetua pequenos saltos verticais durante o treino.

A Figura 5, que não está à escala, representa esquematicamente um salto vertical desse atleta. Este inicia o movimento a partir do repouso (instante $t_0$), perde o contacto com o solo (instante $t_1$), atinge a altura máxima (instante $t_2$) e volta ao contacto com o solo (instante $t_3$).

Considere que:

o atleta pode ser representado pelo seu centro de massa, segundo o modelo da partícula material;

a resistência do ar é desprezável;

entre os instantes $t_0$ e $t_1$, decorrem $0{,}20\text{ s}$ e, entre os instantes $t_1$ e $t_2$, decorrem $0{,}15\text{ s}$.

7.2. Qual dos esboços de gráfico seguintes representa o trabalho realizado pela força gravítica, $W_{\vec{F}_g}$, que atua no atleta, em função do deslocamento, $d$, durante o seu movimento ascendente?
