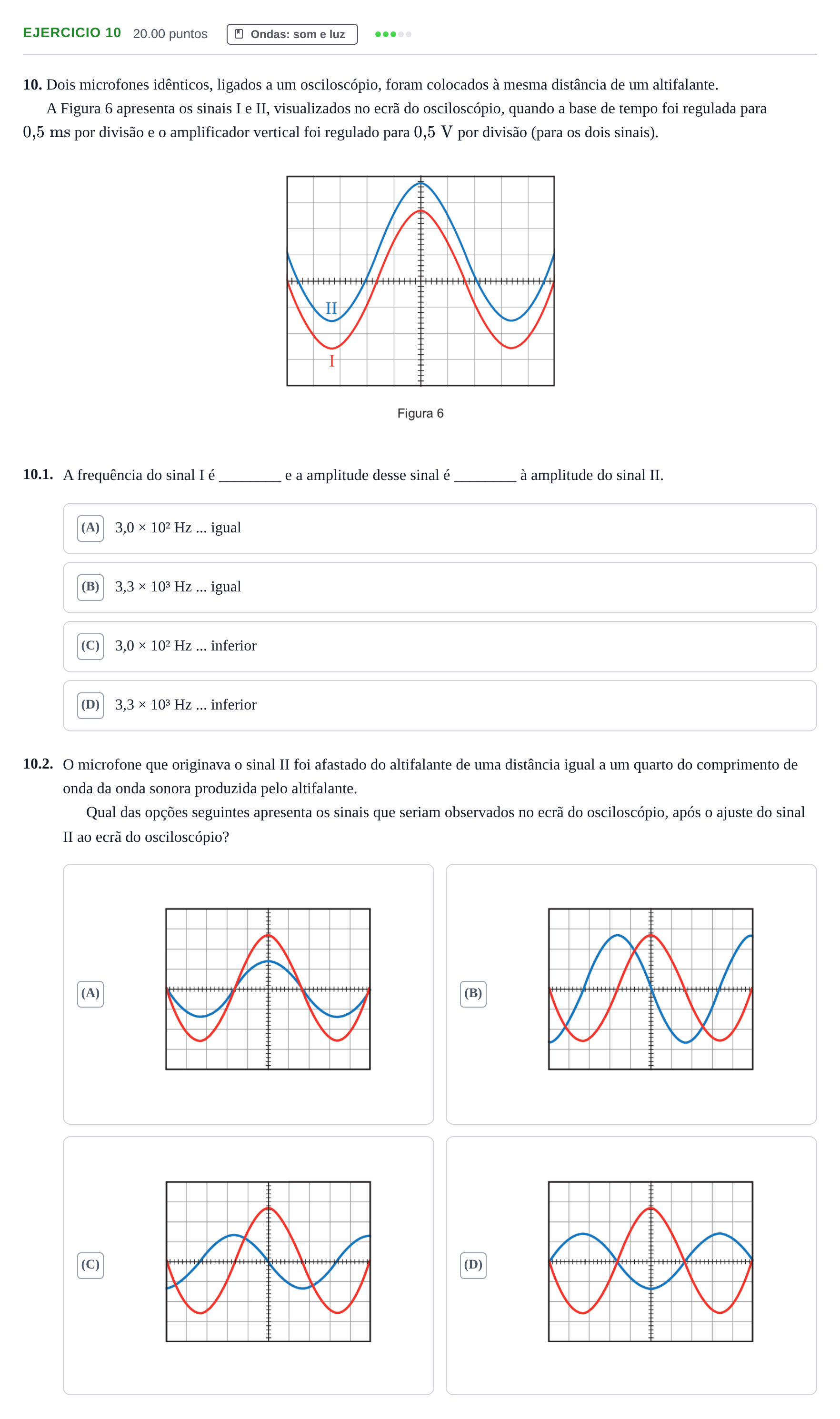

Exercício 10 · Exame Nacional Física e Química A 1.ª fase 2021

10. Dois microfones idênticos, ligados a um osciloscópio, foram colocados à mesma distância de um altifalante.

A Figura 6 apresenta os sinais I e II, visualizados no ecrã do osciloscópio, quando a base de tempo foi regulada para $0{,}5\text{ ms}$ por divisão e o amplificador vertical foi regulado para $0{,}5\text{ V}$ por divisão (para os dois sinais).

10.1.

A frequência do sinal I é ________ e a amplitude desse sinal é ________ à amplitude do sinal II.

()

10.2.

O microfone que originava o sinal II foi afastado do altifalante de uma distância igual a um quarto do comprimento de onda da onda sonora produzida pelo altifalante.

Qual das opções seguintes apresenta os sinais que seriam observados no ecrã do osciloscópio, após o ajuste do sinal II ao ecrã do osciloscópio?

(A)

(B)

(C)

(D)
