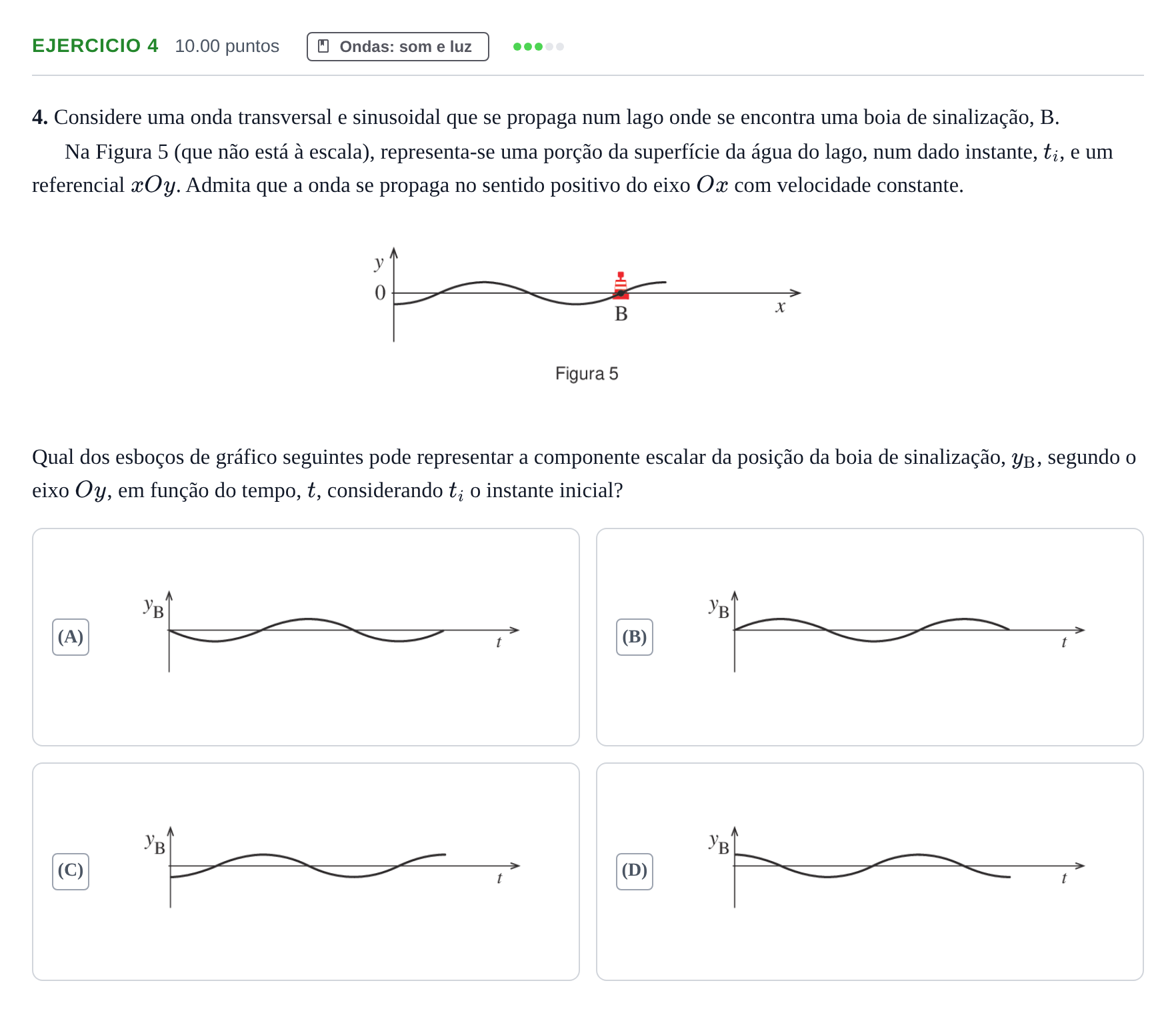

Exercício 4 · Exame Nacional Física e Química A Época especial 2021

4. Considere uma onda transversal e sinusoidal que se propaga num lago onde se encontra uma boia de sinalização, B.

Na Figura 5 (que não está à escala), representa-se uma porção da superfície da água do lago, num dado instante, $t_i$, e um referencial $xOy$. Admita que a onda se propaga no sentido positivo do eixo $Ox$ com velocidade constante.

Qual dos esboços de gráfico seguintes pode representar a componente escalar da posição da boia de sinalização, $y_\text{B}$, segundo o eixo $Oy$, em função do tempo, $t$, considerando $t_i$ o instante inicial?

(A)

(B)

(C)

(D)
