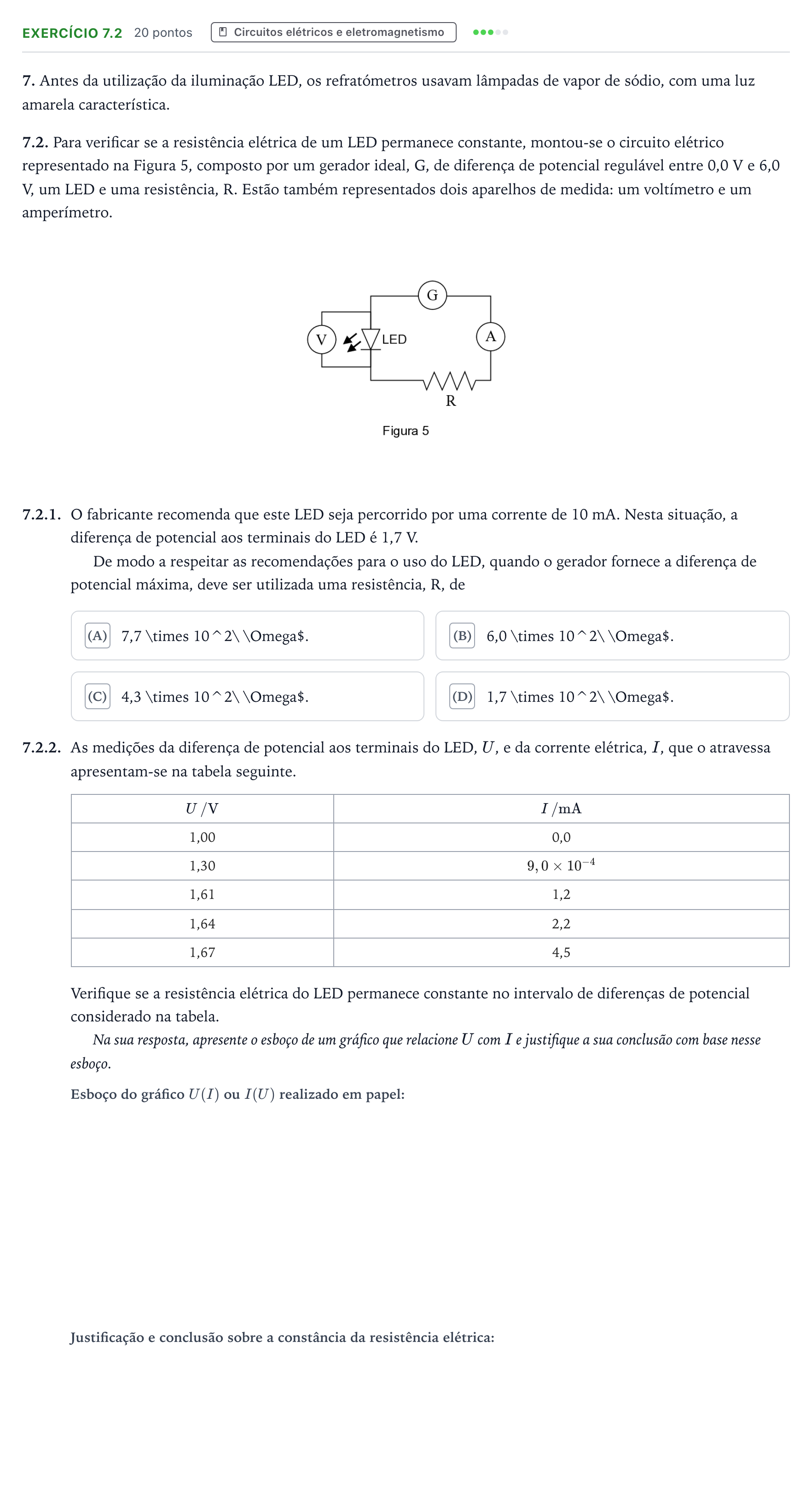

Exercício 7.2 - Circuitos elétricos e eletromagnetismo · Exame Nacional Física e Química A 1.ª fase 2025

7. Antes da utilização da iluminação LED, os refratómetros usavam lâmpadas de vapor de sódio, com uma luz amarela característica.

7.2. Para verificar se a resistência elétrica de um LED permanece constante, montou-se o circuito elétrico representado na Figura 5, composto por um gerador ideal, G, de diferença de potencial regulável entre 0,0 V e 6,0 V, um LED e uma resistência, R. Estão também representados dois aparelhos de medida: um voltímetro e um amperímetro.

7.2.1.

O fabricante recomenda que este LED seja percorrido por uma corrente de 10 mA. Nesta situação, a diferença de potencial aos terminais do LED é 1,7 V.

De modo a respeitar as recomendações para o uso do LED, quando o gerador fornece a diferença de potencial máxima, deve ser utilizada uma resistência, R, de

()

7.2.2.

As medições da diferença de potencial aos terminais do LED, $U$, e da corrente elétrica, $I$, que o atravessa apresentam-se na tabela seguinte.

$U\,/\text{V}$

$I\,/\text{mA}$

1,00 · 0,0

1,30 · $9,0 \times 10^{-4}$

1,61 · 1,2

1,64 · 2,2

1,67 · 4,5

Verifique se a resistência elétrica do LED permanece constante no intervalo de diferenças de potencial considerado na tabela.

Na sua resposta, apresente o esboço de um gráfico que relacione $U$ com $I$ e justifique a sua conclusão com base nesse esboço.
