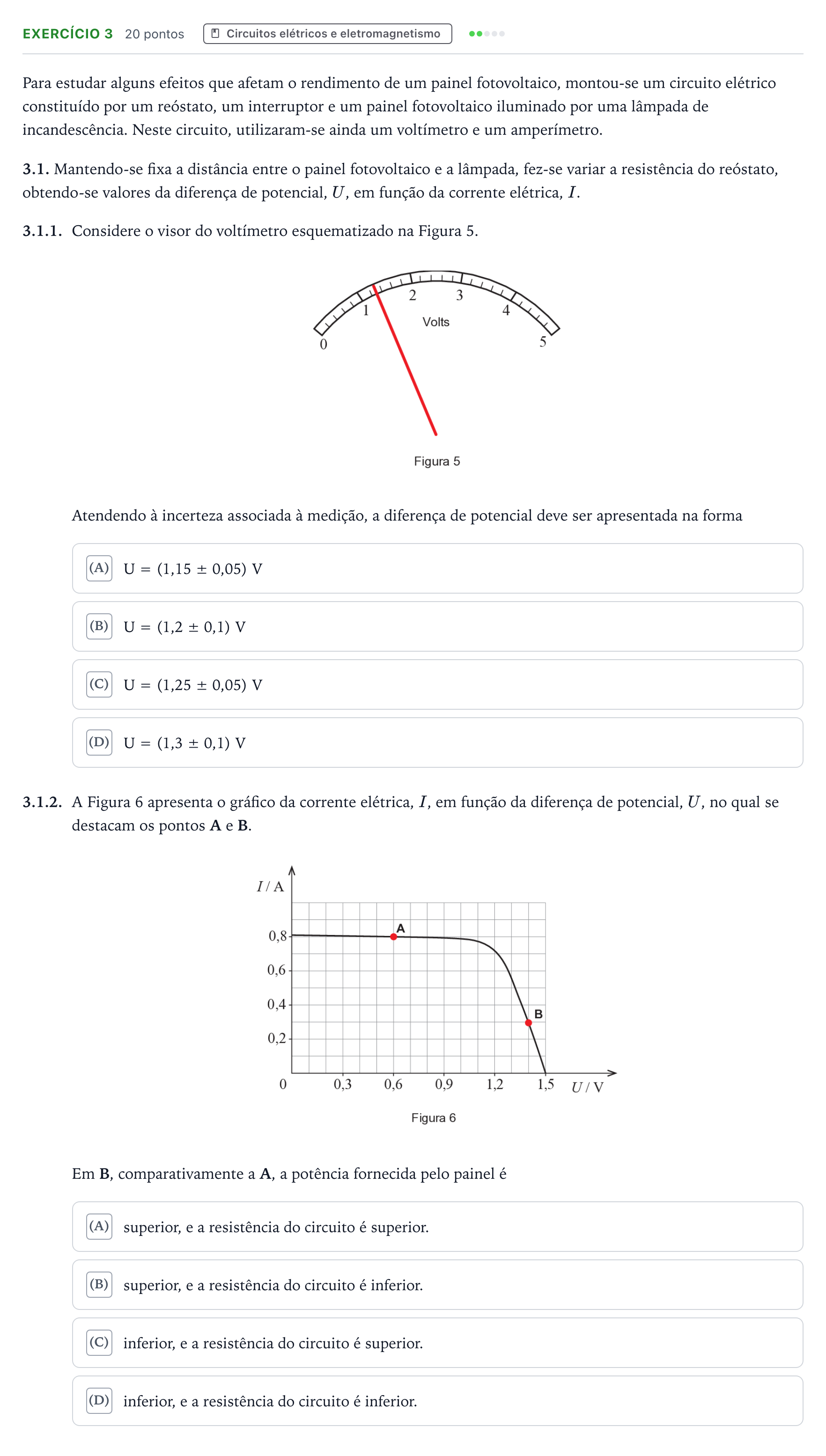

Exercício 3 - Circuitos elétricos e eletromagnetismo · Exame Nacional Física e Química A 2.ª fase 2025

Para estudar alguns efeitos que afetam o rendimento de um painel fotovoltaico, montou-se um circuito elétrico constituído por um reóstato, um interruptor e um painel fotovoltaico iluminado por uma lâmpada de incandescência. Neste circuito, utilizaram-se ainda um voltímetro e um amperímetro.

3.1. Mantendo-se fixa a distância entre o painel fotovoltaico e a lâmpada, fez-se variar a resistência do reóstato, obtendo-se valores da diferença de potencial, $U$, em função da corrente elétrica, $I$.

3.1.1.

Considere o visor do voltímetro esquematizado na Figura 5.

Atendendo à incerteza associada à medição, a diferença de potencial deve ser apresentada na forma

()

3.1.2.

A Figura 6 apresenta o gráfico da corrente elétrica, $I$, em função da diferença de potencial, $U$, no qual se destacam os pontos A e B.

Em B, comparativamente a A, a potência fornecida pelo painel é

()
