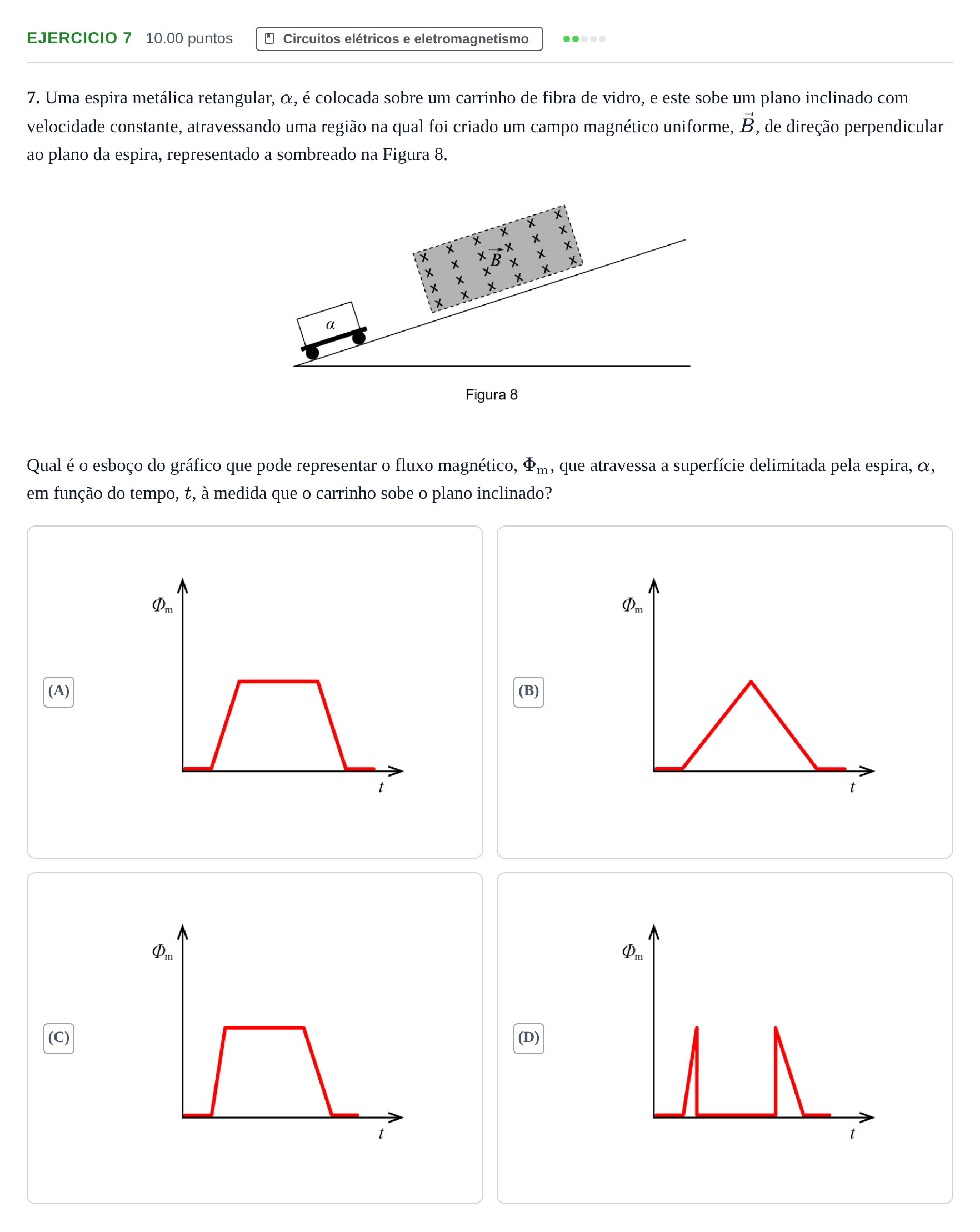

Exercício 7 · Exame Nacional Física e Química A Época especial 2023

7. Uma espira metálica retangular, $\alpha$, é colocada sobre um carrinho de fibra de vidro, e este sobe um plano inclinado com velocidade constante, atravessando uma região na qual foi criado um campo magnético uniforme, $\vec{B}$, de direção perpendicular ao plano da espira, representado a sombreado na Figura 8.

Qual é o esboço do gráfico que pode representar o fluxo magnético, $\Phi_{\mathrm{m}}$, que atravessa a superfície delimitada pela espira, $\alpha$, em função do tempo, $t$, à medida que o carrinho sobe o plano inclinado?

(A)

(B)

(C)

(D)
