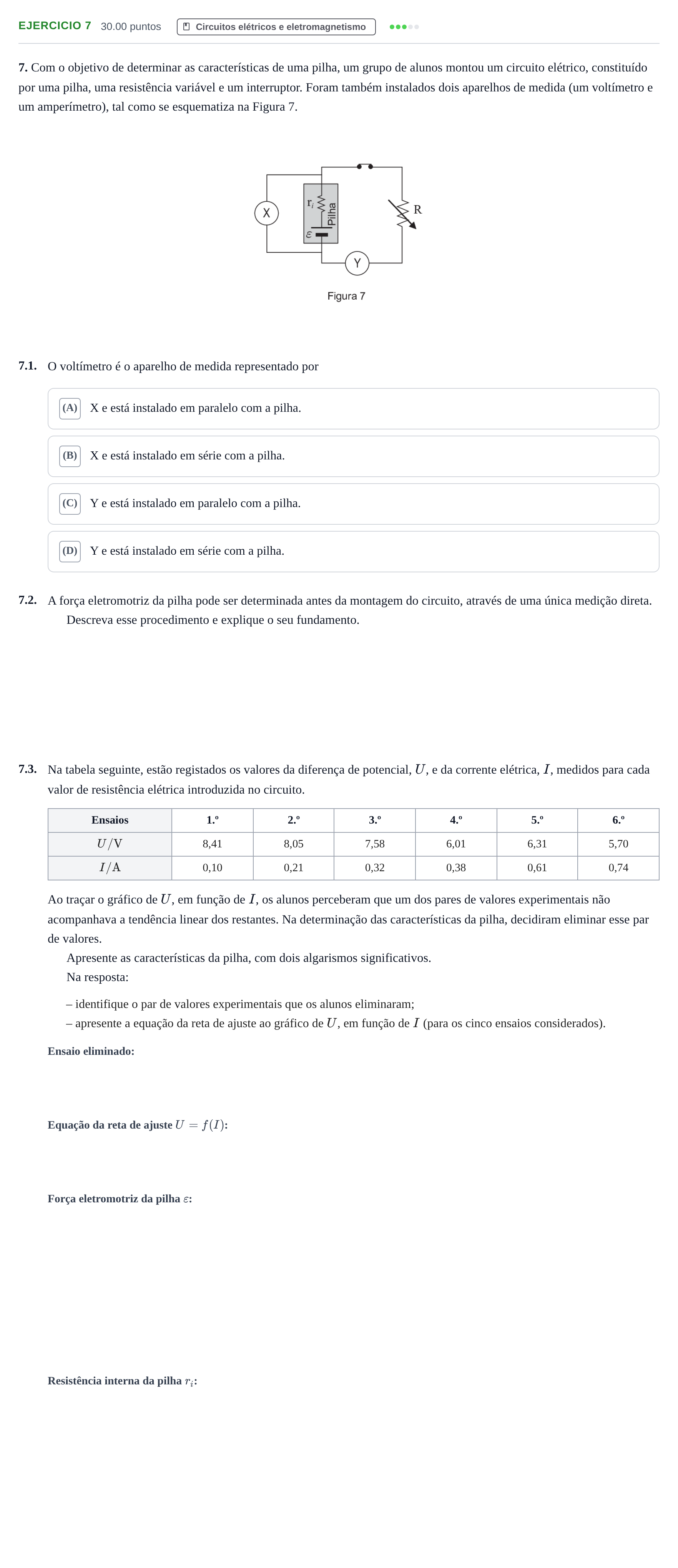

Exercício 7 - Circuitos elétricos e eletromagnetismo · Exame Nacional Física e Química A 1.ª fase 2022

7. Com o objetivo de determinar as características de uma pilha, um grupo de alunos montou um circuito elétrico, constituído por uma pilha, uma resistência variável e um interruptor. Foram também instalados dois aparelhos de medida (um voltímetro e um amperímetro), tal como se esquematiza na Figura 7.

7.1.

O voltímetro é o aparelho de medida representado por

()

7.2.

A força eletromotriz da pilha pode ser determinada antes da montagem do circuito, através de uma única medição direta.

Descreva esse procedimento e explique o seu fundamento.

7.3.

Na tabela seguinte, estão registados os valores da diferença de potencial, $U$, e da corrente elétrica, $I$, medidos para cada valor de resistência elétrica introduzida no circuito.

Ensaios · 1.º · 2.º · 3.º · 4.º · 5.º · 6.º

$U / \text{V}$ · 8,41 · 8,05 · 7,58 · 6,01 · 6,31 · 5,70

$I / \text{A}$ · 0,10 · 0,21 · 0,32 · 0,38 · 0,61 · 0,74

Ao traçar o gráfico de $U$, em função de $I$, os alunos perceberam que um dos pares de valores experimentais não acompanhava a tendência linear dos restantes. Na determinação das características da pilha, decidiram eliminar esse par de valores.

Apresente as características da pilha, com dois algarismos significativos.

Na resposta:

– identifique o par de valores experimentais que os alunos eliminaram;

– apresente a equação da reta de ajuste ao gráfico de $U$, em função de $I$ (para os cinco ensaios considerados).
