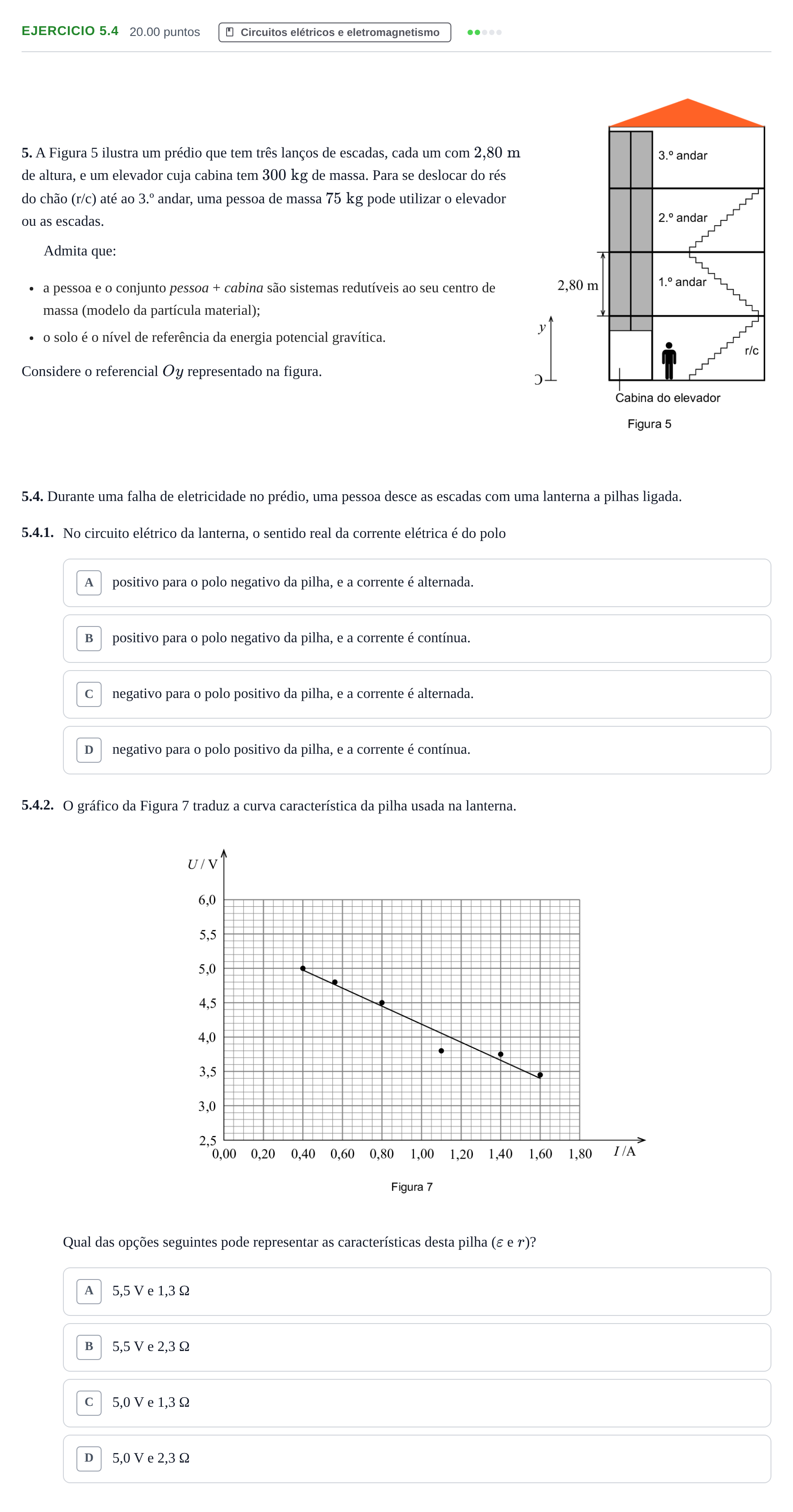

Exercício 5.4 · Exame Nacional Física e Química A 1.ª fase 2023

5. A Figura 5 ilustra um prédio que tem três lanços de escadas, cada um com $2{,}80\text{ m}$ de altura, e um elevador cuja cabina tem $300\text{ kg}$ de massa. Para se deslocar do rés do chão (r/c) até ao 3.º andar, uma pessoa de massa $75\text{ kg}$ pode utilizar o elevador ou as escadas.

Admita que:

a pessoa e o conjunto pessoa + cabina são sistemas redutíveis ao seu centro de massa (modelo da partícula material);

o solo é o nível de referência da energia potencial gravítica.

Considere o referencial $Oy$ representado na figura.

5.4. Durante uma falha de eletricidade no prédio, uma pessoa desce as escadas com uma lanterna a pilhas ligada.

5.4.1.

No circuito elétrico da lanterna, o sentido real da corrente elétrica é do polo

5.4.2.

O gráfico da Figura 7 traduz a curva característica da pilha usada na lanterna.

Qual das opções seguintes pode representar as características desta pilha ($\varepsilon$ e $r$)?
