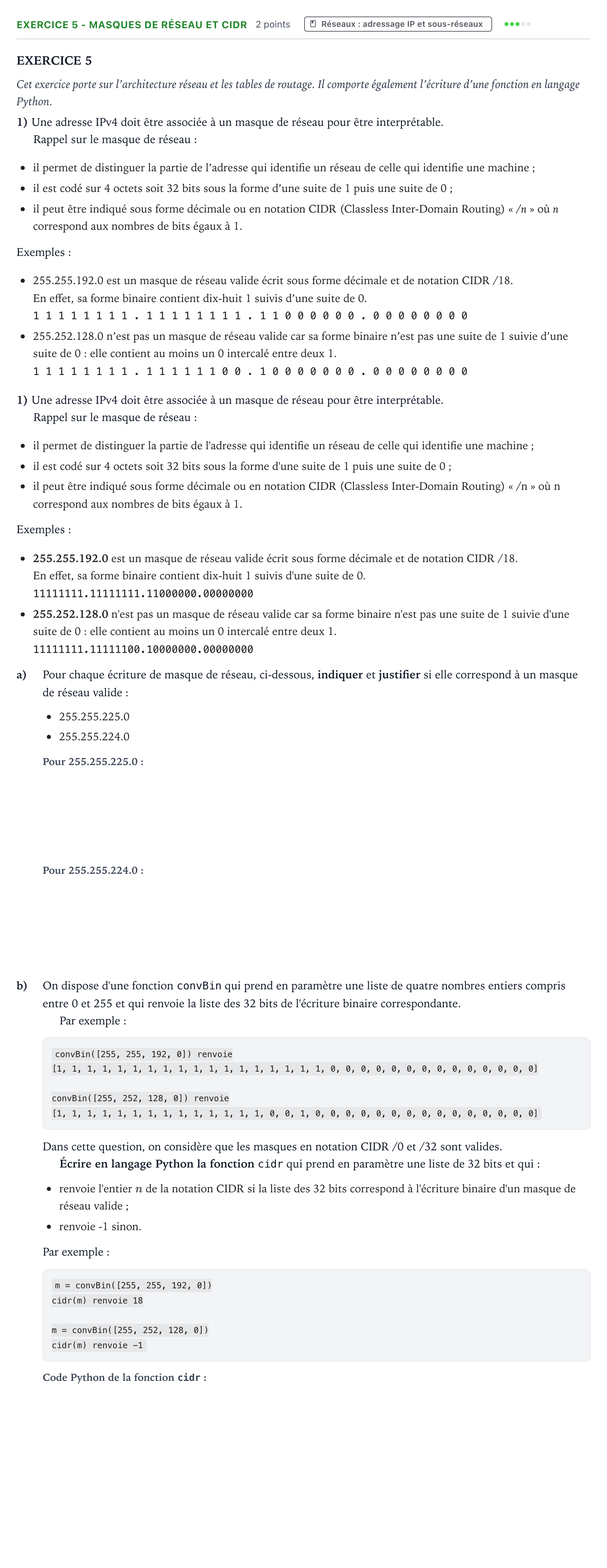

Exercice 5 - Masques de réseau et CIDR · Bac Numérique et Sciences Informatiques Nouvelle-Calédonie 2022 (jour 2)

EXERCICE 5

Cet exercice porte sur l’architecture réseau et les tables de routage. Il comporte également l’écriture d’une fonction en langage Python.

1) Une adresse IPv4 doit être associée à un masque de réseau pour être interprétable.

Rappel sur le masque de réseau:

il permet de distinguer la partie de l’adresse qui identifie un réseau de celle qui identifie une machine;

il est codé sur 4 octets soit 32 bits sous la forme d’une suite de 1 puis une suite de 0;

il peut être indiqué sous forme décimale ou en notation CIDR (Classless Inter-Domain Routing) « / n » où n correspond aux nombres de bits égaux à 1.

Exemples:

255.255.192.0 est un masque de réseau valide écrit sous forme décimale et de notation CIDR /18.

En effet, sa forme binaire contient dix-huit 1 suivis d’une suite de 0.

1 1 1 1 1 1 1 1. 1 1 1 1 1 1 1 1. 1 1 0 0 0 0 0 0. 0 0 0 0 0 0 0 0

255.252.128.0 n’est pas un masque de réseau valide car sa forme binaire n’est pas une suite de 1 suivie d’une suite de 0: elle contient au moins un 0 intercalé entre deux 1.

1 1 1 1 1 1 1 1. 1 1 1 1 1 1 0 0. 1 0 0 0 0 0 0 0. 0 0 0 0 0 0 0 0

1) Une adresse IPv4 doit être associée à un masque de réseau pour être interprétable.

Rappel sur le masque de réseau:

il permet de distinguer la partie de l'adresse qui identifie un réseau de celle qui identifie une machine;

il est codé sur 4 octets soit 32 bits sous la forme d'une suite de 1 puis une suite de 0;

il peut être indiqué sous forme décimale ou en notation CIDR (Classless Inter-Domain Routing) « /n » où n correspond aux nombres de bits égaux à 1.

Exemples:

255.255.192.0 est un masque de réseau valide écrit sous forme décimale et de notation CIDR /18.

En effet, sa forme binaire contient dix-huit 1 suivis d'une suite de 0.

11111111.11111111.11000000.00000000

255.252.128.0 n'est pas un masque de réseau valide car sa forme binaire n'est pas une suite de 1 suivie d'une suite de 0: elle contient au moins un 0 intercalé entre deux 1.

11111111.11111100.10000000.00000000

a)

Pour chaque écriture de masque de réseau, ci-dessous, indiquer et justifier si elle correspond à un masque de réseau valide:

255.255.225.0

255.255.224.0

b)

On dispose d'une fonction convBin qui prend en paramètre une liste de quatre nombres entiers compris entre 0 et 255 et qui renvoie la liste des 32 bits de l'écriture binaire correspondante.

Par exemple:

convBin([255, 255, 192, 0]) renvoie

[1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]

convBin([255, 252, 128, 0]) renvoie

[1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 0, 0, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]

Dans cette question, on considère que les masques en notation CIDR /0 et /32 sont valides.

Écrire en langage Python la fonction cidr qui prend en paramètre une liste de 32 bits et qui:

renvoie l'entier $n$ de la notation CIDR si la liste des 32 bits correspond à l'écriture binaire d'un masque de réseau valide;

renvoie -1 sinon.

Par exemple:

m = convBin([255, 255, 192, 0])

cidr(m) renvoie 18

m = convBin([255, 252, 128, 0])

cidr(m) renvoie -1
