EXERCICE 4

Cet exercice porte sur l'architecture réseau et des protocoles de communication.

On souhaite tester un jeu vidéo en mettant en place un réseau d'ordinateurs répartis dans trois salles.

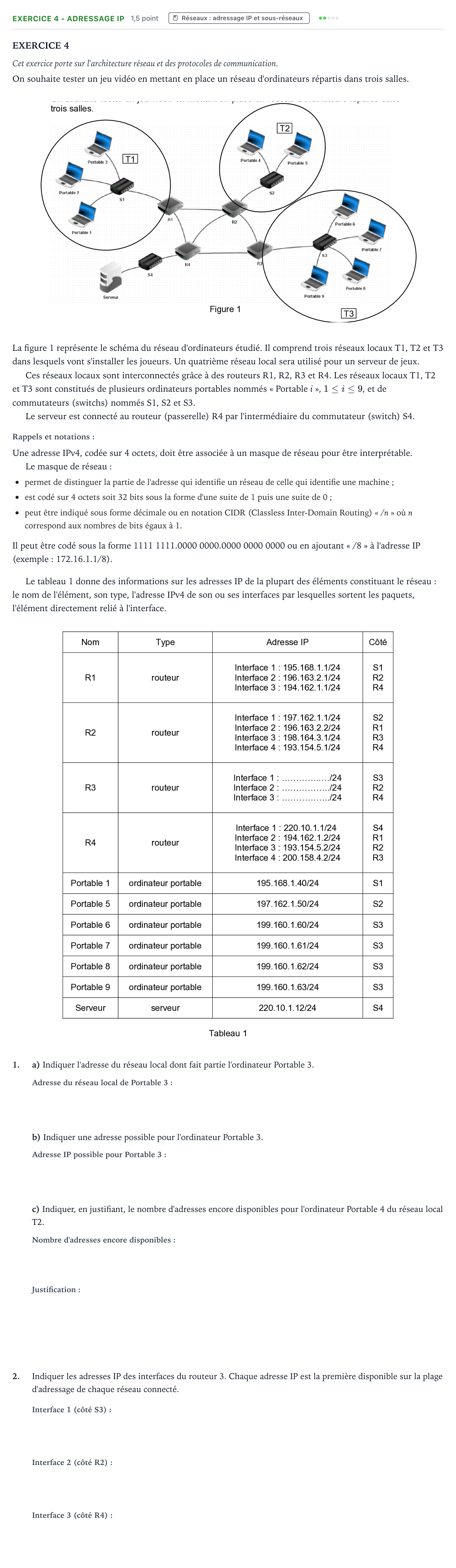

La figure 1 représente le schéma du réseau d'ordinateurs étudié. Il comprend trois réseaux locaux T1, T2 et T3 dans lesquels vont s'installer les joueurs. Un quatrième réseau local sera utilisé pour un serveur de jeux.

Ces réseaux locaux sont interconnectés grâce à des routeurs R1, R2, R3 et R4. Les réseaux locaux T1, T2 et T3 sont constitués de plusieurs ordinateurs portables nommés « Portable i », $1 \le i \le 9$, et de commutateurs (switchs) nommés S1, S2 et S3.

Le serveur est connecté au routeur (passerelle) R4 par l'intermédiaire du commutateur (switch) S4.

Rappels et notations:

Une adresse IPv4, codée sur 4 octets, doit être associée à un masque de réseau pour être interprétable.

Le masque de réseau:

permet de distinguer la partie de l'adresse qui identifie un réseau de celle qui identifie une machine;

est codé sur 4 octets soit 32 bits sous la forme d'une suite de 1 puis une suite de 0;

peut être indiqué sous forme décimale ou en notation CIDR (Classless Inter-Domain Routing) « / n » où n correspond aux nombres de bits égaux à 1.

Il peut être codé sous la forme 1111 1111.0000 0000.0000 0000 0000 ou en ajoutant « /8 » à l'adresse IP (exemple: 172.16.1.1/8).

Le tableau 1 donne des informations sur les adresses IP de la plupart des éléments constituant le réseau: le nom de l'élément, son type, l'adresse IPv4 de son ou ses interfaces par lesquelles sortent les paquets, l'élément directement relié à l'interface.

1.

a) Indiquer l'adresse du réseau local dont fait partie l'ordinateur Portable 3.

b) Indiquer une adresse possible pour l'ordinateur Portable 3.

c) Indiquer, en justifiant, le nombre d'adresses encore disponibles pour l'ordinateur Portable 4 du réseau local T2.

2.

Indiquer les adresses IP des interfaces du routeur 3. Chaque adresse IP est la première disponible sur la plage d'adressage de chaque réseau connecté.
