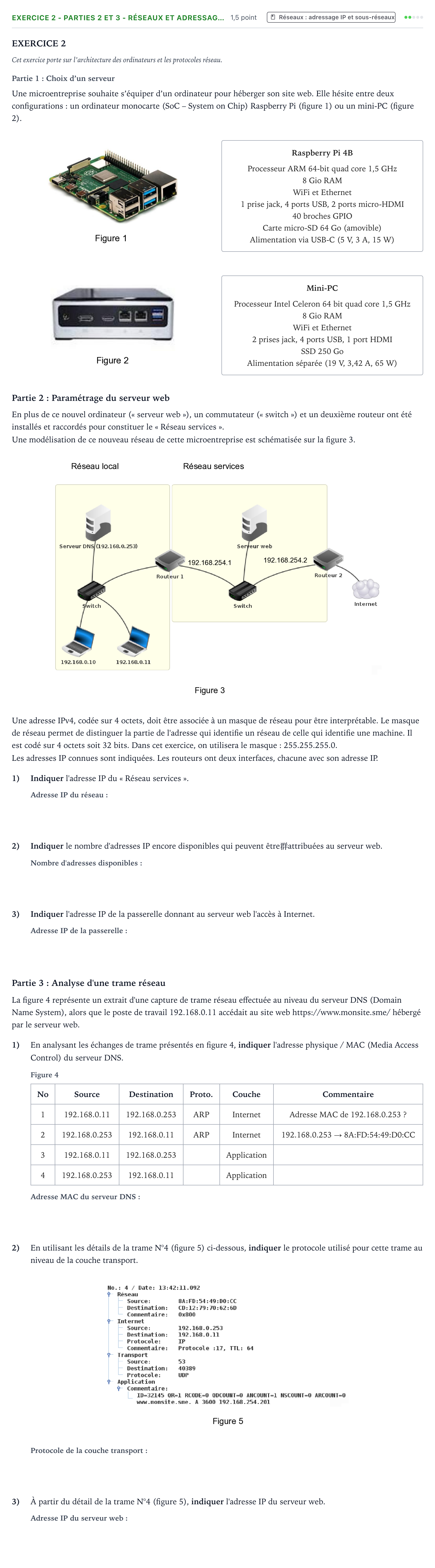

Exercice 2 - Parties 2 et 3 - Réseaux et adressag… · Bac Numérique et Sciences Informatiques Nouvelle-Calédonie 2022 (jour 1)

EXERCICE 2

Cet exercice porte sur l’architecture des ordinateurs et les protocoles réseau.

Partie 1: Choix d’un serveur

Une microentreprise souhaite s’équiper d’un ordinateur pour héberger son site web. Elle hésite entre deux configurations: un ordinateur monocarte (SoC – System on Chip) Raspberry Pi (figure 1) ou un mini-PC (figure 2).

Raspberry Pi 4B

Processeur ARM 64-bit quad core 1,5 GHz

8 Gio RAM

WiFi et Ethernet

1 prise jack, 4 ports USB, 2 ports micro-HDMI

40 broches GPIO

Carte micro-SD 64 Go (amovible)

Alimentation via USB-C (5 V, 3 A, 15 W)

Mini-PC

Processeur Intel Celeron 64 bit quad core 1,5 GHz

8 Gio RAM

WiFi et Ethernet

2 prises jack, 4 ports USB, 1 port HDMI

SSD 250 Go

Alimentation séparée (19 V, 3,42 A, 65 W)

Partie 2: Paramétrage du serveur web

En plus de ce nouvel ordinateur (« serveur web »), un commutateur (« switch ») et un deuxième routeur ont été installés et raccordés pour constituer le « Réseau services ».

Une modélisation de ce nouveau réseau de cette microentreprise est schématisée sur la figure 3.

Une adresse IPv4, codée sur 4 octets, doit être associée à un masque de réseau pour être interprétable. Le masque de réseau permet de distinguer la partie de l'adresse qui identifie un réseau de celle qui identifie une machine. Il est codé sur 4 octets soit 32 bits. Dans cet exercice, on utilisera le masque: 255.255.255.0.

Les adresses IP connues sont indiquées. Les routeurs ont deux interfaces, chacune avec son adresse IP.

1)

Indiquer l'adresse IP du « Réseau services ».

2)

Indiquer le nombre d'adresses IP encore disponibles qui peuvent être群attribuées au serveur web.

3)

Indiquer l'adresse IP de la passerelle donnant au serveur web l'accès à Internet.

Partie 3: Analyse d'une trame réseau

La figure 4 représente un extrait d'une capture de trame réseau effectuée au niveau du serveur DNS (Domain Name System), alors que le poste de travail 192.168.0.11 accédait au site web https://www.monsite.sme/ hébergé par le serveur web.

1)

En analysant les échanges de trame présentés en figure 4, indiquer l'adresse physique / MAC (Media Access Control) du serveur DNS.

Figure 4 No · Source · Destination · Proto. · Couche · Commentaire

1 · 192.168.0.11 · 192.168.0.253 · ARP · Internet · Adresse MAC de 192.168.0.253 ?

2 · 192.168.0.253 · 192.168.0.11 · ARP · Internet · 192.168.0.253 → 8A:FD:54:49:D0:CC

3 · 192.168.0.11 · 192.168.0.253 · · Application

4 · 192.168.0.253 · 192.168.0.11 · · Application

2)

En utilisant les détails de la trame N°4 (figure 5) ci-dessous, indiquer le protocole utilisé pour cette trame au niveau de la couche transport.

3)

À partir du détail de la trame N°4 (figure 5), indiquer l'adresse IP du serveur web.
