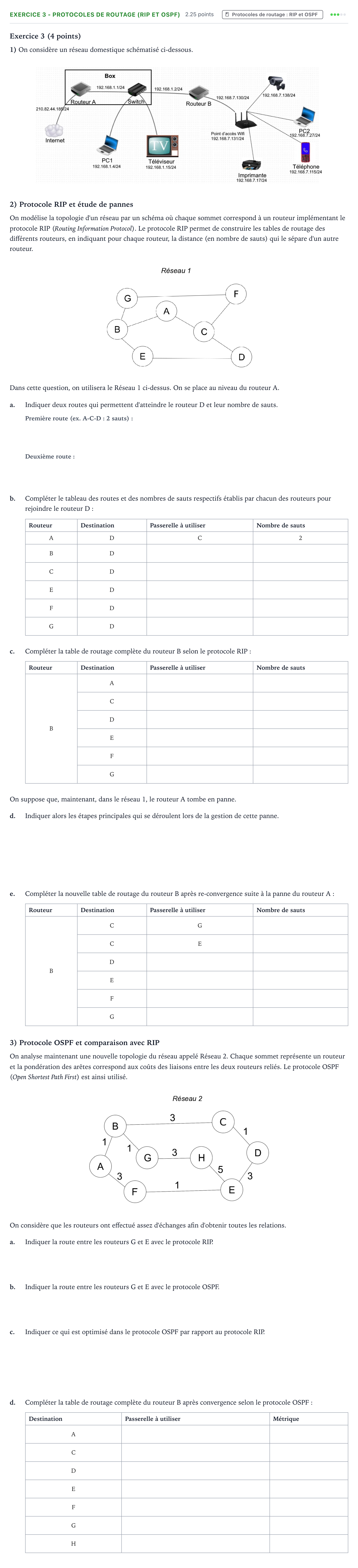

Exercice 3 - Protocoles de routage (RIP et OSPF) · Bac Numérique et Sciences Informatiques Nouvelle-Calédonie 2023 (jour 1)

Exercice 3 (4 points)

1) On considère un réseau domestique schématisé ci-dessous.

2) Protocole RIP et étude de pannes

On modélise la topologie d'un réseau par un schéma où chaque sommet correspond à un routeur implémentant le protocole RIP ( Routing Information Protocol). Le protocole RIP permet de construire les tables de routage des différents routeurs, en indiquant pour chaque routeur, la distance (en nombre de sauts) qui le sépare d'un autre routeur.

Dans cette question, on utilisera le Réseau 1 ci-dessus. On se place au niveau du routeur A.

a.

Indiquer deux routes qui permettent d'atteindre le routeur D et leur nombre de sauts.

b.

Compléter le tableau des routes et des nombres de sauts respectifs établis par chacun des routeurs pour rejoindre le routeur D:

Routeur

Destination

Passerelle à utiliser

Nombre de sauts

A

D

C

2

B

D

C

D

E

D

F

D

G

D

c.

Compléter la table de routage complète du routeur B selon le protocole RIP:

Routeur

Destination

Passerelle à utiliser

Nombre de sauts

B

A

C

D

E

F

G

On suppose que, maintenant, dans le réseau 1, le routeur A tombe en panne.

d.

Indiquer alors les étapes principales qui se déroulent lors de la gestion de cette panne.

e.

Compléter la nouvelle table de routage du routeur B après re-convergence suite à la panne du routeur A:

Routeur

Destination

Passerelle à utiliser

Nombre de sauts

B

C

G

C

E

D

E

F

G

3) Protocole OSPF et comparaison avec RIP

On analyse maintenant une nouvelle topologie du réseau appelé Réseau 2. Chaque sommet représente un routeur et la pondération des arêtes correspond aux coûts des liaisons entre les deux routeurs reliés. Le protocole OSPF ( Open Shortest Path First) est ainsi utilisé.

On considère que les routeurs ont effectué assez d'échanges afin d'obtenir toutes les relations.

a.

Indiquer la route entre les routeurs G et E avec le protocole RIP.

b.

Indiquer la route entre les routeurs G et E avec le protocole OSPF.

c.

Indiquer ce qui est optimisé dans le protocole OSPF par rapport au protocole RIP.

d.

Compléter la table de routage complète du routeur B après convergence selon le protocole OSPF:

Destination

Passerelle à utiliser

Métrique

A

C

D

E

F

G

H
