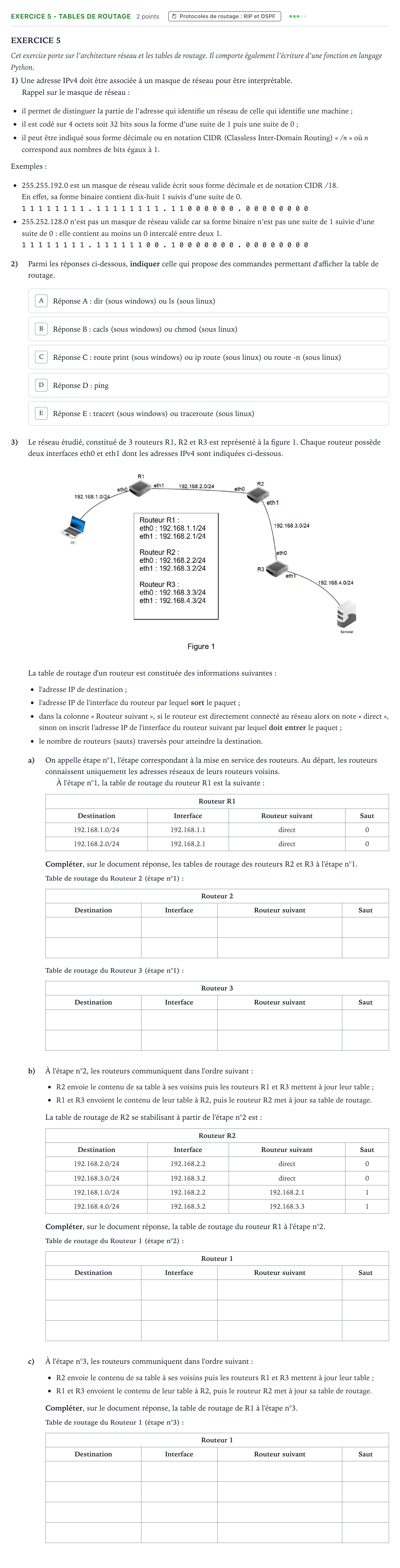

Exercice 5 - Tables de routage · Bac Numérique et Sciences Informatiques Nouvelle-Calédonie 2022 (jour 2)

EXERCICE 5

Cet exercice porte sur l’architecture réseau et les tables de routage. Il comporte également l’écriture d’une fonction en langage Python.

1) Une adresse IPv4 doit être associée à un masque de réseau pour être interprétable.

Rappel sur le masque de réseau:

il permet de distinguer la partie de l’adresse qui identifie un réseau de celle qui identifie une machine;

il est codé sur 4 octets soit 32 bits sous la forme d’une suite de 1 puis une suite de 0;

il peut être indiqué sous forme décimale ou en notation CIDR (Classless Inter-Domain Routing) « / n » où n correspond aux nombres de bits égaux à 1.

Exemples:

255.255.192.0 est un masque de réseau valide écrit sous forme décimale et de notation CIDR /18.

En effet, sa forme binaire contient dix-huit 1 suivis d’une suite de 0.

1 1 1 1 1 1 1 1. 1 1 1 1 1 1 1 1. 1 1 0 0 0 0 0 0. 0 0 0 0 0 0 0 0

255.252.128.0 n’est pas un masque de réseau valide car sa forme binaire n’est pas une suite de 1 suivie d’une suite de 0: elle contient au moins un 0 intercalé entre deux 1.

1 1 1 1 1 1 1 1. 1 1 1 1 1 1 0 0. 1 0 0 0 0 0 0 0. 0 0 0 0 0 0 0 0

2)

Parmi les réponses ci-dessous, indiquer celle qui propose des commandes permettant d'afficher la table de routage.

3)

Le réseau étudié, constitué de 3 routeurs R1, R2 et R3 est représenté à la figure 1. Chaque routeur possède deux interfaces eth0 et eth1 dont les adresses IPv4 sont indiquées ci-dessous.

La table de routage d'un routeur est constituée des informations suivantes:

l'adresse IP de destination;

l'adresse IP de l'interface du routeur par lequel sort le paquet;

dans la colonne « Routeur suivant », si le routeur est directement connecté au réseau alors on note « direct », sinon on inscrit l'adresse IP de l'interface du routeur suivant par lequel doit entrer le paquet;

le nombre de routeurs (sauts) traversés pour atteindre la destination.

a)

On appelle étape n°1, l'étape correspondant à la mise en service des routeurs. Au départ, les routeurs connaissent uniquement les adresses réseaux de leurs routeurs voisins.

À l'étape n°1, la table de routage du routeur R1 est la suivante:

Routeur R1

Destination

Interface

Routeur suivant

Saut

192.168.1.0/24

192.168.1.1

direct

0

192.168.2.0/24

192.168.2.1

direct

0

Compléter, sur le document réponse, les tables de routage des routeurs R2 et R3 à l'étape n°1.

Routeur 2

Destination

Interface

Routeur suivant

Saut

Routeur 3

Destination

Interface

Routeur suivant

Saut

b)

À l'étape n°2, les routeurs communiquent dans l'ordre suivant:

R2 envoie le contenu de sa table à ses voisins puis les routeurs R1 et R3 mettent à jour leur table;

R1 et R3 envoient le contenu de leur table à R2, puis le routeur R2 met à jour sa table de routage.

La table de routage de R2 se stabilisant à partir de l'étape n°2 est:

Routeur R2

Destination

Interface

Routeur suivant

Saut

192.168.2.0/24

192.168.2.2

direct

0

192.168.3.0/24

192.168.3.2

direct

0

192.168.1.0/24

192.168.2.2

192.168.2.1

1

192.168.4.0/24

192.168.3.2

192.168.3.3

1

Compléter, sur le document réponse, la table de routage du routeur R1 à l'étape n°2.

Routeur 1

Destination

Interface

Routeur suivant

Saut

c)

À l'étape n°3, les routeurs communiquent dans l'ordre suivant:

R2 envoie le contenu de sa table à ses voisins puis les routeurs R1 et R3 mettent à jour leur table;

R1 et R3 envoient le contenu de leur table à R2, puis le routeur R2 met à jour sa table de routage.

Compléter, sur le document réponse, la table de routage de R1 à l'étape n°3.

Routeur 1

Destination

Interface

Routeur suivant

Saut
