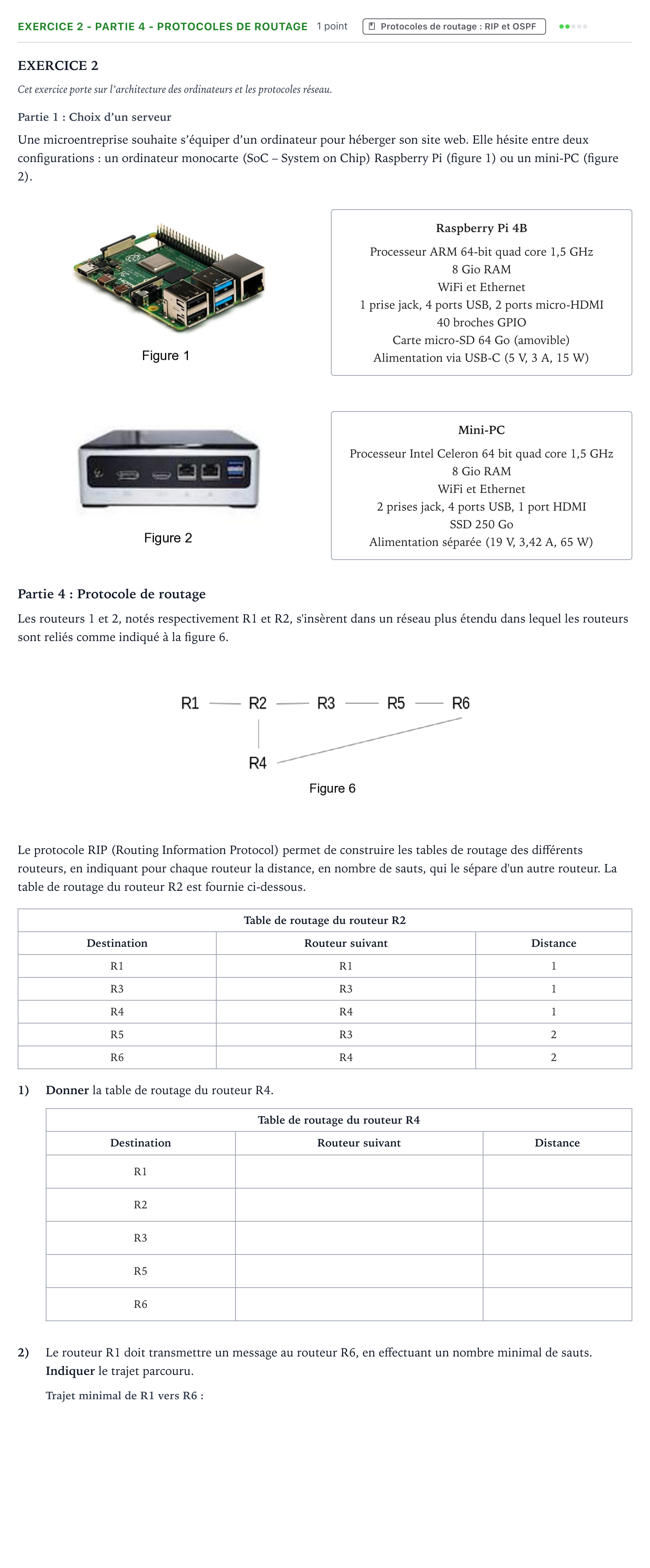

Exercice 2 - Partie 4 - Protocoles de routage · Bac Numérique et Sciences Informatiques Nouvelle-Calédonie 2022 (jour 1)

EXERCICE 2

Cet exercice porte sur l’architecture des ordinateurs et les protocoles réseau.

Partie 1: Choix d’un serveur

Une microentreprise souhaite s’équiper d’un ordinateur pour héberger son site web. Elle hésite entre deux configurations: un ordinateur monocarte (SoC – System on Chip) Raspberry Pi (figure 1) ou un mini-PC (figure 2).

Raspberry Pi 4B

Processeur ARM 64-bit quad core 1,5 GHz

8 Gio RAM

WiFi et Ethernet

1 prise jack, 4 ports USB, 2 ports micro-HDMI

40 broches GPIO

Carte micro-SD 64 Go (amovible)

Alimentation via USB-C (5 V, 3 A, 15 W)

Mini-PC

Processeur Intel Celeron 64 bit quad core 1,5 GHz

8 Gio RAM

WiFi et Ethernet

2 prises jack, 4 ports USB, 1 port HDMI

SSD 250 Go

Alimentation séparée (19 V, 3,42 A, 65 W)

Partie 4: Protocole de routage

Les routeurs 1 et 2, notés respectivement R1 et R2, s'insèrent dans un réseau plus étendu dans lequel les routeurs sont reliés comme indiqué à la figure 6.

Le protocole RIP (Routing Information Protocol) permet de construire les tables de routage des différents routeurs, en indiquant pour chaque routeur la distance, en nombre de sauts, qui le sépare d'un autre routeur. La table de routage du routeur R2 est fournie ci-dessous.

Table de routage du routeur R2

Destination

Routeur suivant

Distance

R1

R1

1

R3

R3

1

R4

R4

1

R5

R3

2

R6

R4

2

1)

Donner la table de routage du routeur R4.

Table de routage du routeur R4

Destination

Routeur suivant

Distance

R1

R2

R3

R5

R6

2)

Le routeur R1 doit transmettre un message au routeur R6, en effectuant un nombre minimal de sauts. Indiquer le trajet parcouru.
