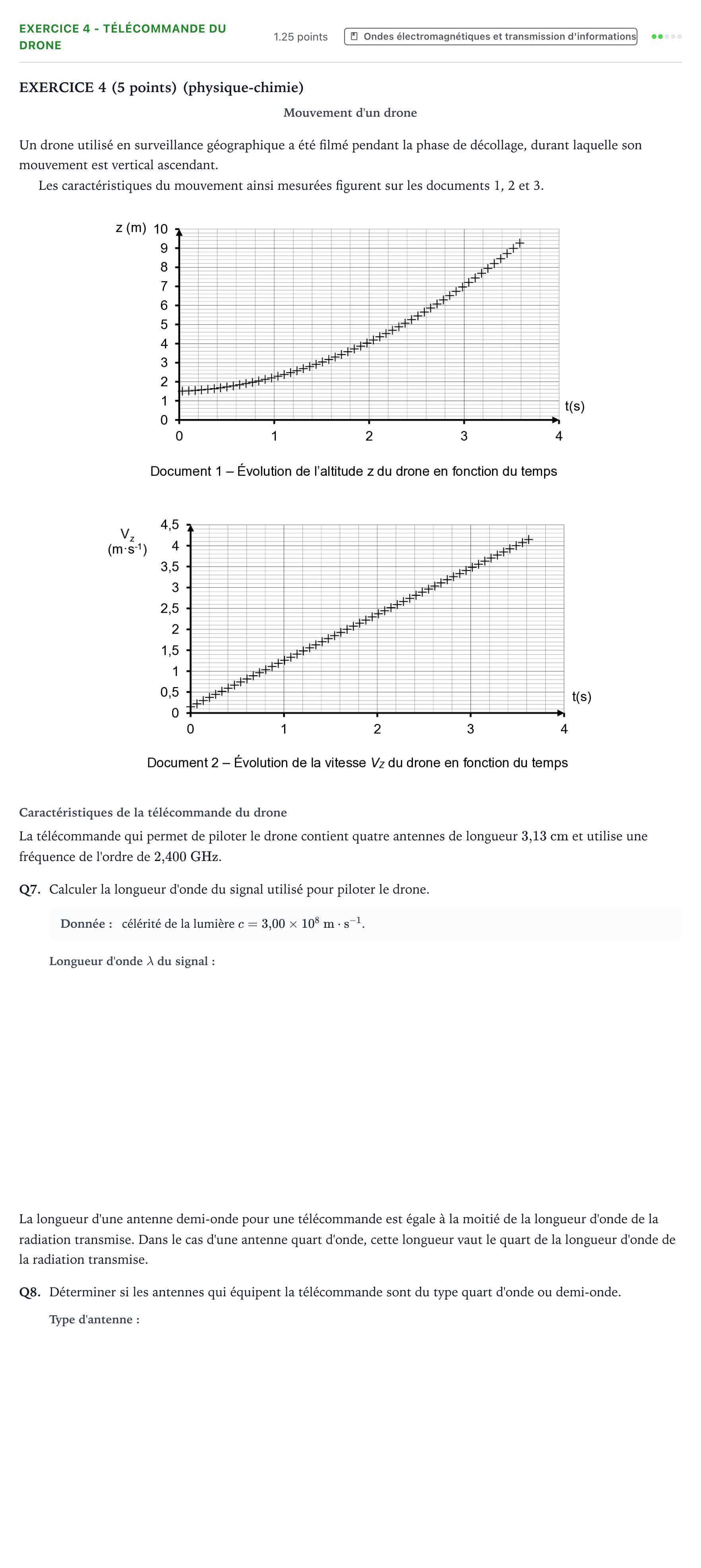

Exercice 4 - Télécommande du drone · Bac STI2D Physique-Chimie et Mathématiques Métropole remplacement 2024

EXERCICE 4 (5 points) (physique-chimie)

Mouvement d'un drone

Un drone utilisé en surveillance géographique a été filmé pendant la phase de décollage, durant laquelle son mouvement est vertical ascendant.

Les caractéristiques du mouvement ainsi mesurées figurent sur les documents 1, 2 et 3.

Caractéristiques de la télécommande du drone

La télécommande qui permet de piloter le drone contient quatre antennes de longueur $3{,}13\text{ cm}$ et utilise une fréquence de l'ordre de $2{,}400\text{ GHz}$.

Q7.

Calculer la longueur d'onde du signal utilisé pour piloter le drone.

Donnée: célérité de la lumière $c = 3{,}00 \times 10^8\text{ m}\cdot\text{s}^{-1}$.

La longueur d'une antenne demi-onde pour une télécommande est égale à la moitié de la longueur d'onde de la radiation transmise. Dans le cas d'une antenne quart d'onde, cette longueur vaut le quart de la longueur d'onde de la radiation transmise.

Q8.

Déterminer si les antennes qui équipent la télécommande sont du type quart d'onde ou demi-onde.
