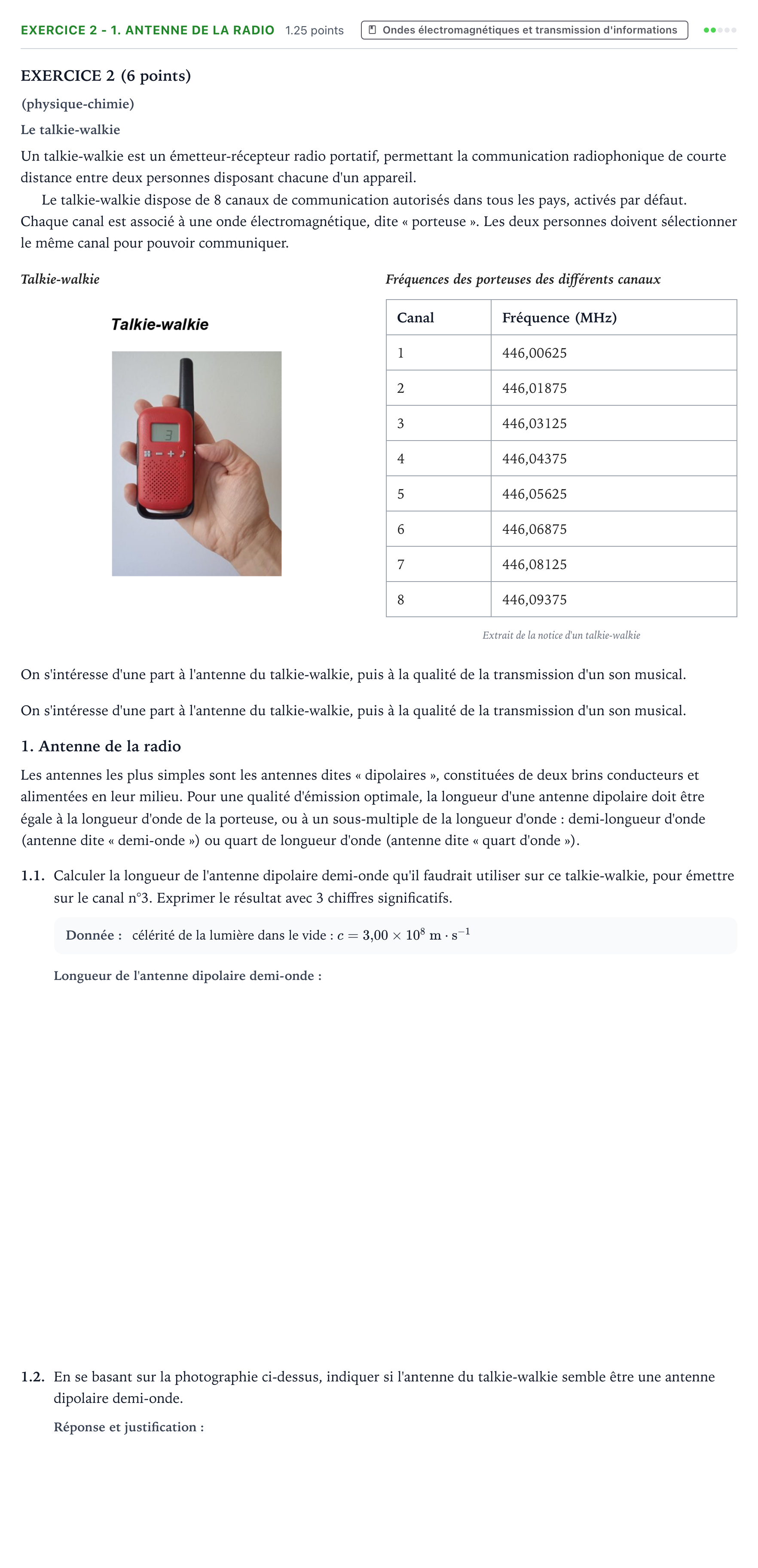

Exercice 2 - 1. Antenne de la radio · Bac STI2D Physique-Chimie et Mathématiques Métropole remplacement 2022

EXERCICE 2 (6 points)

(physique-chimie)

Le talkie-walkie

Un talkie-walkie est un émetteur-récepteur radio portatif, permettant la communication radiophonique de courte distance entre deux personnes disposant chacune d'un appareil.

Le talkie-walkie dispose de 8 canaux de communication autorisés dans tous les pays, activés par défaut. Chaque canal est associé à une onde électromagnétique, dite « porteuse ». Les deux personnes doivent sélectionner le même canal pour pouvoir communiquer.

Talkie-walkie

Fréquences des porteuses des différents canaux

Canal · Fréquence (MHz)

1 · 446,00625

2 · 446,01875

3 · 446,03125

4 · 446,04375

5 · 446,05625

6 · 446,06875

7 · 446,08125

8 · 446,09375

Extrait de la notice d'un talkie-walkie

On s'intéresse d'une part à l'antenne du talkie-walkie, puis à la qualité de la transmission d'un son musical.

On s'intéresse d'une part à l'antenne du talkie-walkie, puis à la qualité de la transmission d'un son musical.

1. Antenne de la radio

Les antennes les plus simples sont les antennes dites « dipolaires », constituées de deux brins conducteurs et alimentées en leur milieu. Pour une qualité d'émission optimale, la longueur d'une antenne dipolaire doit être égale à la longueur d'onde de la porteuse, ou à un sous-multiple de la longueur d'onde: demi-longueur d'onde (antenne dite « demi-onde ») ou quart de longueur d'onde (antenne dite « quart d'onde »).

1.1.

Calculer la longueur de l'antenne dipolaire demi-onde qu'il faudrait utiliser sur ce talkie-walkie, pour émettre sur le canal n°3. Exprimer le résultat avec 3 chiffres significatifs.

Donnée:

célérité de la lumière dans le vide: $c = 3{,}00 \times 10^8\text{ m}\cdot\text{s}^{-1}$

1.2.

En se basant sur la photographie ci-dessus, indiquer si l'antenne du talkie-walkie semble être une antenne dipolaire demi-onde.
