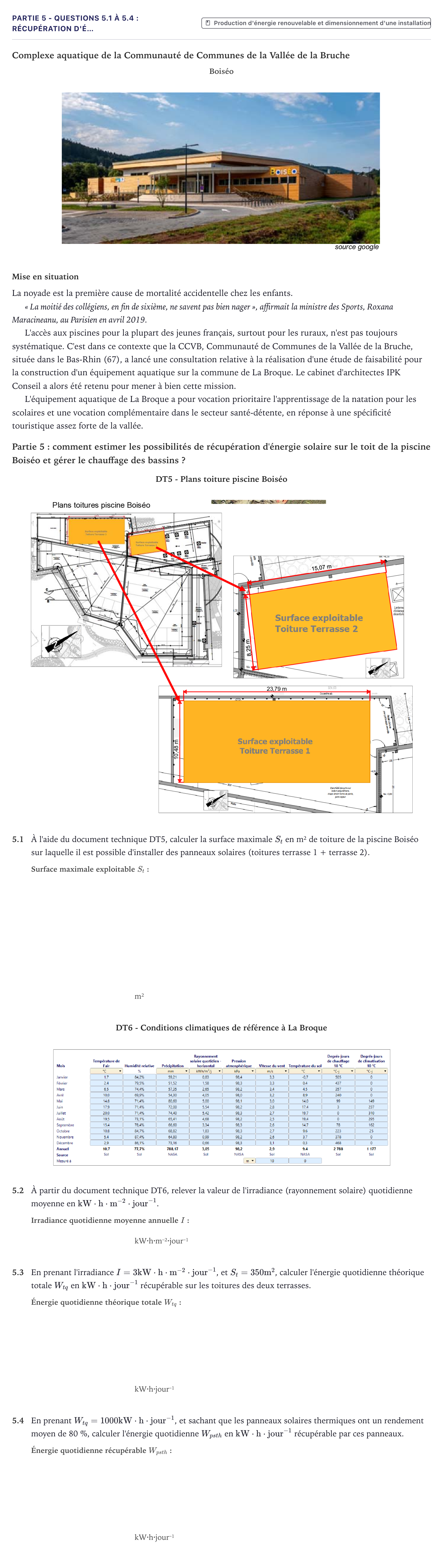

Partie 5 - Questions 5.1 à 5.4 : Récupération d'é… · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - ITEC 2022

Complexe aquatique de la Communauté de Communes de la Vallée de la Bruche

Boiséo

Mise en situation

La noyade est la première cause de mortalité accidentelle chez les enfants.

« La moitié des collégiens, en fin de sixième, ne savent pas bien nager », affirmait la ministre des Sports, Roxana Maracineanu, au Parisien en avril 2019.

L'accès aux piscines pour la plupart des jeunes français, surtout pour les ruraux, n'est pas toujours systématique. C'est dans ce contexte que la CCVB, Communauté de Communes de la Vallée de la Bruche, située dans le Bas-Rhin (67), a lancé une consultation relative à la réalisation d'une étude de faisabilité pour la construction d'un équipement aquatique sur la commune de La Broque. Le cabinet d'architectes IPK Conseil a alors été retenu pour mener à bien cette mission.

L'équipement aquatique de La Broque a pour vocation prioritaire l'apprentissage de la natation pour les scolaires et une vocation complémentaire dans le secteur santé-détente, en réponse à une spécificité touristique assez forte de la vallée.

Partie 5: comment estimer les possibilités de récupération d'énergie solaire sur le toit de la piscine Boiséo et gérer le chauffage des bassins ?

DT5 - Plans toiture piscine Boiséo

5.1

À l'aide du document technique DT5, calculer la surface maximale $S_t$ en m² de toiture de la piscine Boiséo sur laquelle il est possible d'installer des panneaux solaires (toitures terrasse 1 + terrasse 2).

m²

DT6 - Conditions climatiques de référence à La Broque

5.2

À partir du document technique DT6, relever la valeur de l'irradiance (rayonnement solaire) quotidienne moyenne en $\text{kW}\cdot\text{h}\cdot\text{m}^{-2}\cdot\text{jour}^{-1}$.

kW·h·m⁻²·jour⁻¹

5.3

En prenant l'irradiance $I = 3\ \text{kW}\cdot\text{h}\cdot\text{m}^{-2}\cdot\text{jour}^{-1}$, et $S_t = 350\ \text{m}^2$, calculer l'énergie quotidienne théorique totale $W_{tq}$ en $\text{kW}\cdot\text{h}\cdot\text{jour}^{-1}$ récupérable sur les toitures des deux terrasses.

kW·h·jour⁻¹

5.4

En prenant $W_{tq} = 1000\ \text{kW}\cdot\text{h}\cdot\text{jour}^{-1}$, et sachant que les panneaux solaires thermiques ont un rendement moyen de 80 %, calculer l'énergie quotidienne $W_{psth}$ en $\text{kW}\cdot\text{h}\cdot\text{jour}^{-1}$ récupérable par ces panneaux.

kW·h·jour⁻¹
