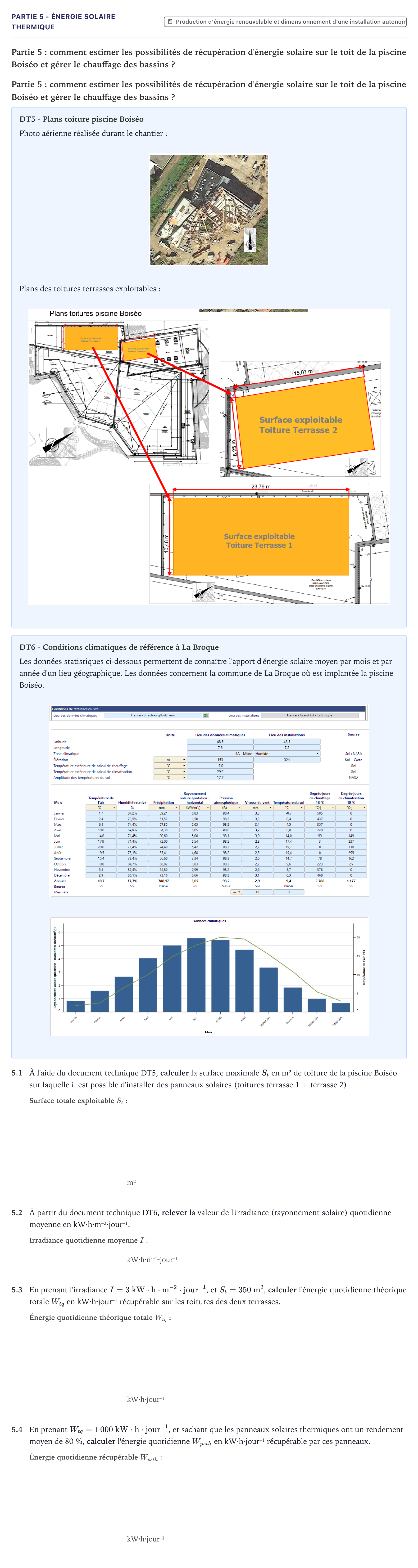

Partie 5 - Énergie solaire thermique · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - EE 2022

Partie 5: comment estimer les possibilités de récupération d'énergie solaire sur le toit de la piscine Boiséo et gérer le chauffage des bassins ?

Partie 5: comment estimer les possibilités de récupération d'énergie solaire sur le toit de la piscine Boiséo et gérer le chauffage des bassins ?

DT5 - Plans toiture piscine Boiséo

Photo aérienne réalisée durant le chantier:

Plans des toitures terrasses exploitables:

DT6 - Conditions climatiques de référence à La Broque

Les données statistiques ci-dessous permettent de connaître l'apport d'énergie solaire moyen par mois et par année d'un lieu géographique. Les données concernent la commune de La Broque où est implantée la piscine Boiséo.

5.1

À l'aide du document technique DT5, calculer la surface maximale $S_t$ en m² de toiture de la piscine Boiséo sur laquelle il est possible d'installer des panneaux solaires (toitures terrasse 1 + terrasse 2).

m²

5.2

À partir du document technique DT6, relever la valeur de l'irradiance (rayonnement solaire) quotidienne moyenne en kW·h·m⁻²·jour⁻¹.

kW·h·m⁻²·jour⁻¹

5.3

En prenant l'irradiance $I = 3\text{ kW}\cdot\text{h}\cdot\text{m}^{-2}\cdot\text{jour}^{-1}$, et $S_t = 350\text{ m}^2$, calculer l'énergie quotidienne théorique totale $W_{tq}$ en kW·h·jour⁻¹ récupérable sur les toitures des deux terrasses.

kW·h·jour⁻¹

5.4

En prenant $W_{tq} = 1\,000\text{ kW}\cdot\text{h}\cdot\text{jour}^{-1}$, et sachant que les panneaux solaires thermiques ont un rendement moyen de 80 %, calculer l'énergie quotidienne $W_{psth}$ en kW·h·jour⁻¹ récupérable par ces panneaux.

kW·h·jour⁻¹
