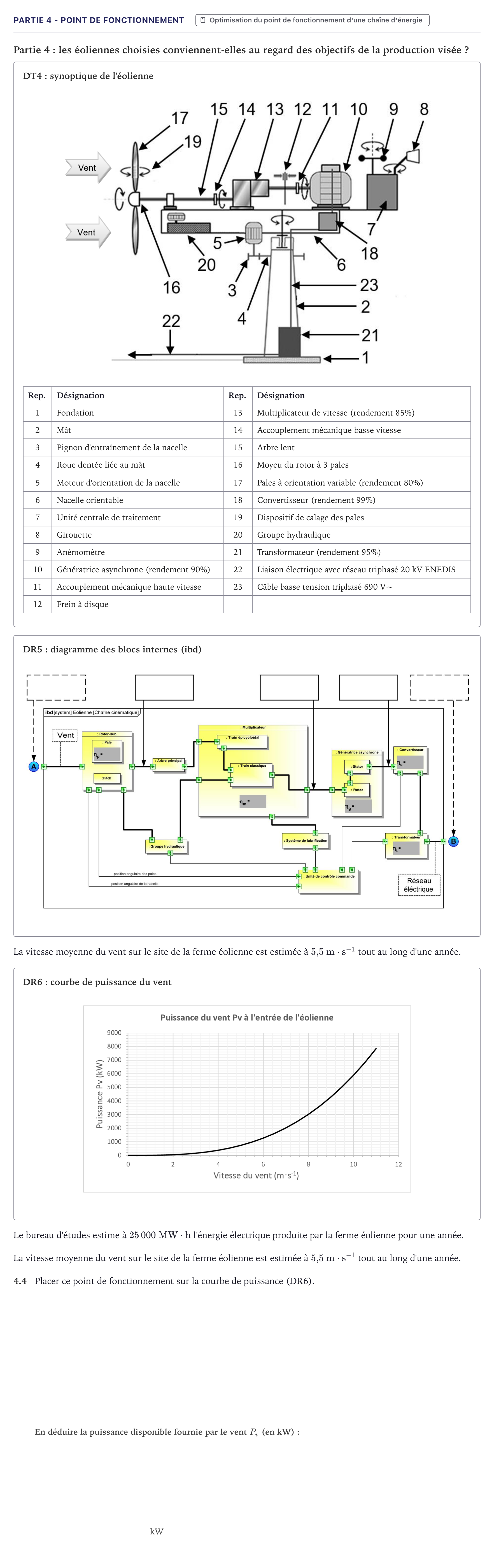

Partie 4: les éoliennes choisies conviennent-elles au regard des objectifs de la production visée ?

DT4: synoptique de l'éolienne

Rep. · Désignation · Rep. · Désignation

1 · Fondation · 13 · Multiplicateur de vitesse (rendement 85%)

2 · Mât · 14 · Accouplement mécanique basse vitesse

3 · Pignon d'entraînement de la nacelle · 15 · Arbre lent

4 · Roue dentée liée au mât · 16 · Moyeu du rotor à 3 pales

5 · Moteur d'orientation de la nacelle · 17 · Pales à orientation variable (rendement 80%)

6 · Nacelle orientable · 18 · Convertisseur (rendement 99%)

7 · Unité centrale de traitement · 19 · Dispositif de calage des pales

8 · Girouette · 20 · Groupe hydraulique

9 · Anémomètre · 21 · Transformateur (rendement 95%)

10 · Génératrice asynchrone (rendement 90%) · 22 · Liaison électrique avec réseau triphasé 20 kV ENEDIS

11 · Accouplement mécanique haute vitesse · 23 · Câble basse tension triphasé 690 V~

12 · Frein à disque

DR5: diagramme des blocs internes (ibd)

La vitesse moyenne du vent sur le site de la ferme éolienne est estimée à $5{,}5\text{ m}\cdot\text{s}^{-1}$ tout au long d'une année.

DR6: courbe de puissance du vent

Le bureau d'études estime à $25\,000\text{ MW}\cdot\text{h}$ l'énergie électrique produite par la ferme éolienne pour une année.

La vitesse moyenne du vent sur le site de la ferme éolienne est estimée à $5{,}5\text{ m}\cdot\text{s}^{-1}$ tout au long d'une année.

4.4

Placer ce point de fonctionnement sur la courbe de puissance (DR6).

kW
