Partie A - Optimisation du point de fonctionnement · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - EE 2025

Thème : Optimisation du point de fonctionnement d'une chaîne d'énergie · Tiré du sujet Métropole France - Energies et Environnement (EE) (2025)

Énoncé

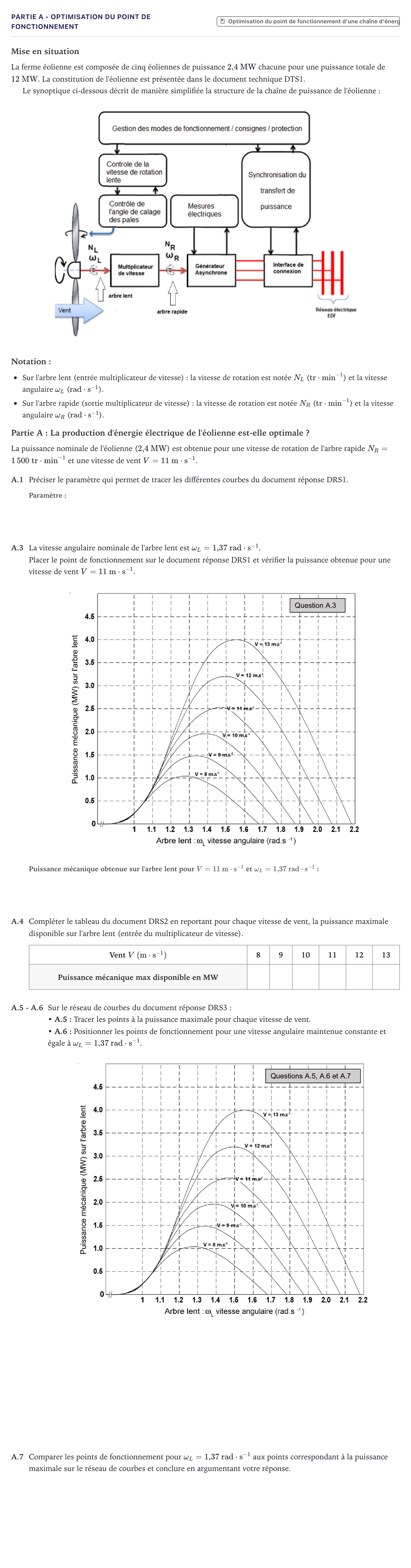

Mise en situation

La ferme éolienne est composée de cinq éoliennes de puissance 2,4 MW2{,}4\text{ MW} chacune pour une puissance totale de 12 MW12\text{ MW}. La constitution de l'éolienne est présentée dans le document technique DTS1.

Le synoptique ci-dessous décrit de manière simplifiée la structure de la chaîne de puissance de l'éolienne:

Notation:

Sur l'arbre lent (entrée multiplicateur de vitesse): la vitesse de rotation est notée NLN_L (tr⋅min−1\text{tr}\cdot\text{min}^{-1}) et la vitesse angulaire ωL\omega_L (rad⋅s−1\text{rad}\cdot\text{s}^{-1}).

Sur l'arbre rapide (sortie multiplicateur de vitesse): la vitesse de rotation est notée NRN_R (tr⋅min−1\text{tr}\cdot\text{min}^{-1}) et la vitesse angulaire ωR\omega_R (rad⋅s−1\text{rad}\cdot\text{s}^{-1}).

Partie A: La production d'énergie électrique de l'éolienne est-elle optimale ?

La puissance nominale de l'éolienne (2,4 MW2{,}4\text{ MW}) est obtenue pour une vitesse de rotation de l'arbre rapide NR=1 500 tr⋅min−1N_R = 1\,500\text{ tr}\cdot\text{min}^{-1} et une vitesse de vent V=11 m⋅s−1V = 11\text{ m}\cdot\text{s}^{-1}.

A.1

Préciser le paramètre qui permet de tracer les différentes courbes du document réponse DRS1.

A.3

La vitesse angulaire nominale de l'arbre lent est ωL=1,37 rad⋅s−1\omega_L = 1{,}37\text{ rad}\cdot\text{s}^{-1}.

Placer le point de fonctionnement sur le document réponse DRS1 et vérifier la puissance obtenue pour une vitesse de vent V=11 m⋅s−1V = 11\text{ m}\cdot\text{s}^{-1}.

A.4

Compléter le tableau du document DRS2 en reportant pour chaque vitesse de vent, la puissance maximale disponible sur l'arbre lent (entrée du multiplicateur de vitesse).

Vent V (m⋅s−1)V\text{ (m}\cdot\text{s}^{-1}\text{)}

8

9

10

11

12

13

Puissance mécanique max disponible en MW

A.5 - A.6

Sur le réseau de courbes du document réponse DRS3:

• A.5: Tracer les points à la puissance maximale pour chaque vitesse de vent.

• A.6: Positionner les points de fonctionnement pour une vitesse angulaire maintenue constante et égale à ωL=1,37 rad⋅s−1\omega_L = 1{,}37\text{ rad}\cdot\text{s}^{-1}.

A.7

Comparer les points de fonctionnement pour ωL=1,37 rad⋅s−1\omega_L = 1{,}37\text{ rad}\cdot\text{s}^{-1} aux points correspondant à la puissance maximale sur le réseau de courbes et conclure en argumentant votre réponse.

Énoncé: Partie A - Optimisation du point de fonctionnement · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - EE 2025

Corrigé

Corrigé proposé par AprenAI (non officiel)

Question A.1 : Préciser le paramètre qui permet de tracer les différentes courbes du document réponse DRS1.

Réponse : Vitesse du vent VV

Question A.3 : Placer le point de fonctionnement sur le document réponse DRS1 et vérifier la puissance obtenue pour une vitesse de vent V=11 m⋅s−1V = 11\text{ m}\cdot\text{s}^{-1}.

Réponse : 2,42{,}4 MW / 24002400 kW

Question A.4 : Puissance mécanique max disponible en MW pour Vent V=8 m⋅s−1V = 8\text{ m}\cdot\text{s}^{-1}

Réponse : 1,051{,}05 / 1,01{,}0

Question A.4 : Puissance mécanique max disponible en MW pour Vent V=9 m⋅s−1V = 9\text{ m}\cdot\text{s}^{-1}

Réponse : 1,51{,}5

Question A.4 : Puissance mécanique max disponible en MW pour Vent V=10 m⋅s−1V = 10\text{ m}\cdot\text{s}^{-1}

Réponse : 1,951{,}95 / 2,02{,}0
