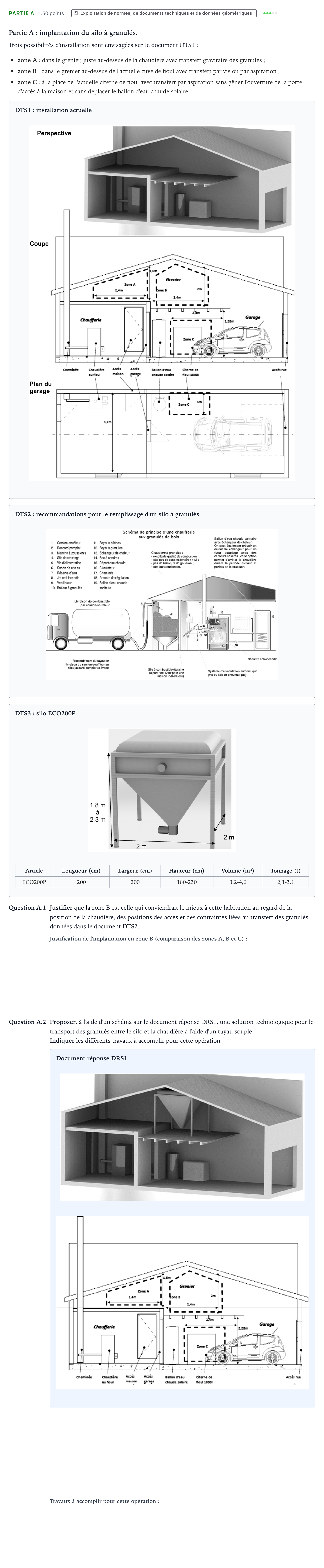

Partie A · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole remplacement - AC 2021

Partie A: implantation du silo à granulés.

Trois possibilités d'installation sont envisagées sur le document DTS1:

zone A: dans le grenier, juste au-dessus de la chaudière avec transfert gravitaire des granulés;

zone B: dans le grenier au-dessus de l'actuelle cuve de fioul avec transfert par vis ou par aspiration;

zone C: à la place de l'actuelle citerne de fioul avec transfert par aspiration sans gêner l'ouverture de la porte d'accès à la maison et sans déplacer le ballon d'eau chaude solaire.

DTS1: installation actuelle

DTS2: recommandations pour le remplissage d'un silo à granulés

DTS3: silo ECO200P

Article

Longueur (cm)

Largeur (cm)

Hauteur (cm)

Volume (m³)

Tonnage (t)

ECO200P

200

200

180-230

3,2-4,6

2,1-3,1

Question A.1

Justifier que la zone B est celle qui conviendrait le mieux à cette habitation au regard de la position de la chaudière, des positions des accès et des contraintes liées au transfert des granulés données dans le document DTS2.

Question A.2

Proposer, à l'aide d'un schéma sur le document réponse DRS1, une solution technologique pour le transport des granulés entre le silo et la chaudière à l'aide d'un tuyau souple.

Indiquer les différents travaux à accomplir pour cette opération.

Document réponse DRS1
