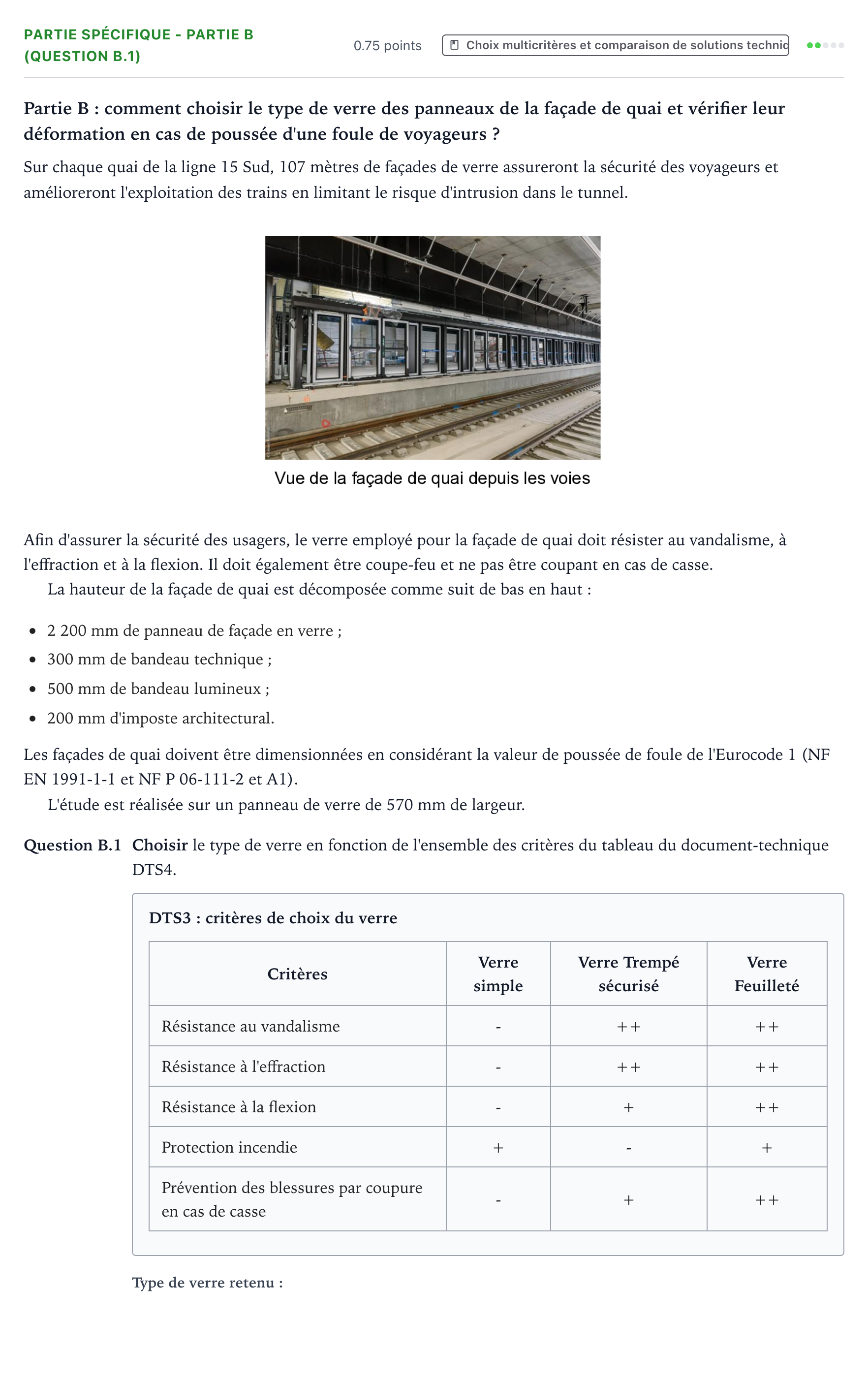

Partie spécifique - Partie B (Question B.1) · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole remplacement - ITEC 2026

Partie B: comment choisir le type de verre des panneaux de la façade de quai et vérifier leur déformation en cas de poussée d'une foule de voyageurs ?

Sur chaque quai de la ligne 15 Sud, 107 mètres de façades de verre assureront la sécurité des voyageurs et amélioreront l'exploitation des trains en limitant le risque d'intrusion dans le tunnel.

Afin d'assurer la sécurité des usagers, le verre employé pour la façade de quai doit résister au vandalisme, à l'effraction et à la flexion. Il doit également être coupe-feu et ne pas être coupant en cas de casse.

La hauteur de la façade de quai est décomposée comme suit de bas en haut:

2 200 mm de panneau de façade en verre;

300 mm de bandeau technique;

500 mm de bandeau lumineux;

200 mm d'imposte architectural.

Les façades de quai doivent être dimensionnées en considérant la valeur de poussée de foule de l'Eurocode 1 (NF EN 1991-1-1 et NF P 06-111-2 et A1).

L'étude est réalisée sur un panneau de verre de 570 mm de largeur.

Question B.1

Choisir le type de verre en fonction de l'ensemble des critères du tableau du document-technique DTS4.

DTS3: critères de choix du verre

Critères

Verre simple

Verre Trempé sécurisé

Verre Feuilleté

Résistance au vandalisme

-

++

++

Résistance à l'effraction

-

++

++

Résistance à la flexion

-

+

++

Protection incendie

+

-

+

Prévention des blessures par coupure en cas de casse

-

+

++
