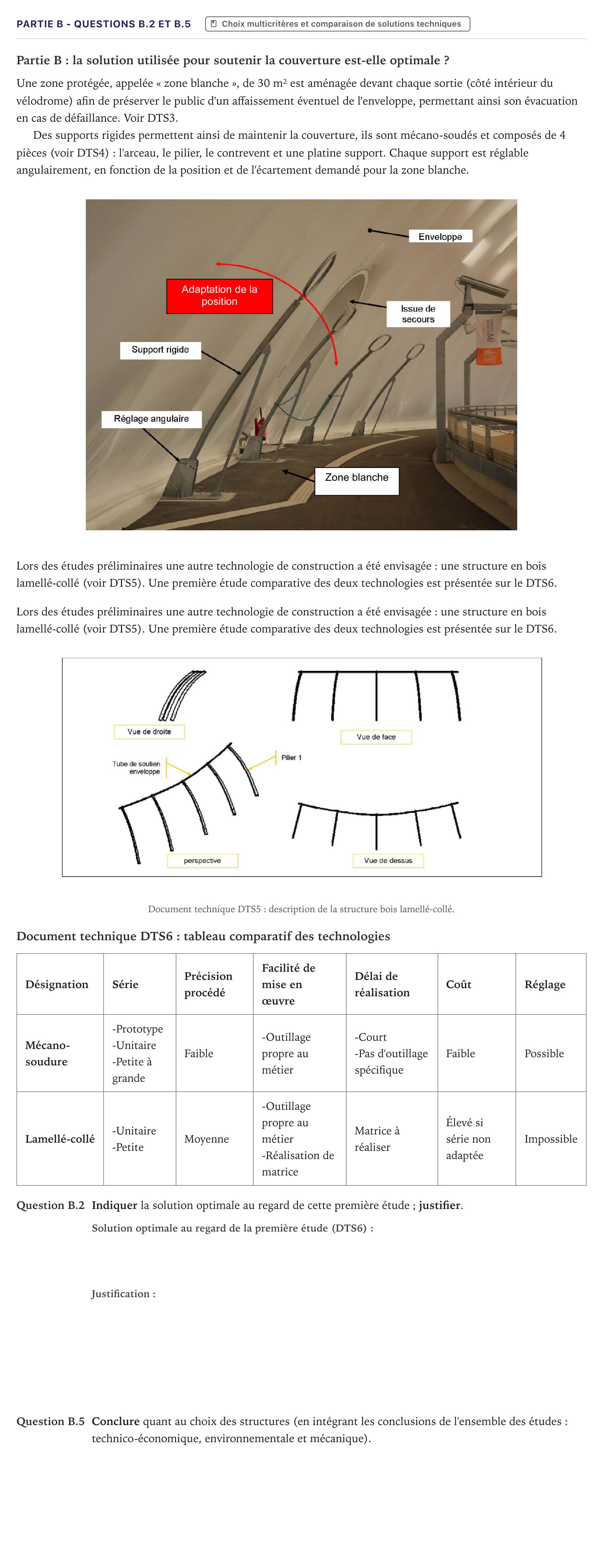

Partie B - Questions B.2 et B.5 · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - ITEC 2023

Partie B: la solution utilisée pour soutenir la couverture est-elle optimale ?

Une zone protégée, appelée « zone blanche », de 30 m² est aménagée devant chaque sortie (côté intérieur du vélodrome) afin de préserver le public d'un affaissement éventuel de l'enveloppe, permettant ainsi son évacuation en cas de défaillance. Voir DTS3.

Des supports rigides permettent ainsi de maintenir la couverture, ils sont mécano-soudés et composés de 4 pièces (voir DTS4): l'arceau, le pilier, le contrevent et une platine support. Chaque support est réglable angulairement, en fonction de la position et de l'écartement demandé pour la zone blanche.

Lors des études préliminaires une autre technologie de construction a été envisagée: une structure en bois lamellé-collé (voir DTS5). Une première étude comparative des deux technologies est présentée sur le DTS6.

Lors des études préliminaires une autre technologie de construction a été envisagée: une structure en bois lamellé-collé (voir DTS5). Une première étude comparative des deux technologies est présentée sur le DTS6.

Document technique DTS5: description de la structure bois lamellé-collé.

Document technique DTS6: tableau comparatif des technologies

Désignation

Série

Précision procédé

Facilité de mise en œuvre

Délai de réalisation

Coût

Réglage

Mécano-soudure

-Prototype

-Unitaire

-Petite à grande

Faible

-Outillage propre au métier

-Court

-Pas d'outillage spécifique

Faible

Possible

Lamellé-collé

-Unitaire

-Petite

Moyenne

-Outillage propre au métier

-Réalisation de matrice

Matrice à réaliser

Élevé si série non adaptée

Impossible

Question B.2

Indiquer la solution optimale au regard de cette première étude; justifier.

Question B.5

Conclure quant au choix des structures (en intégrant les conclusions de l'ensemble des études: technico-économique, environnementale et mécanique).
