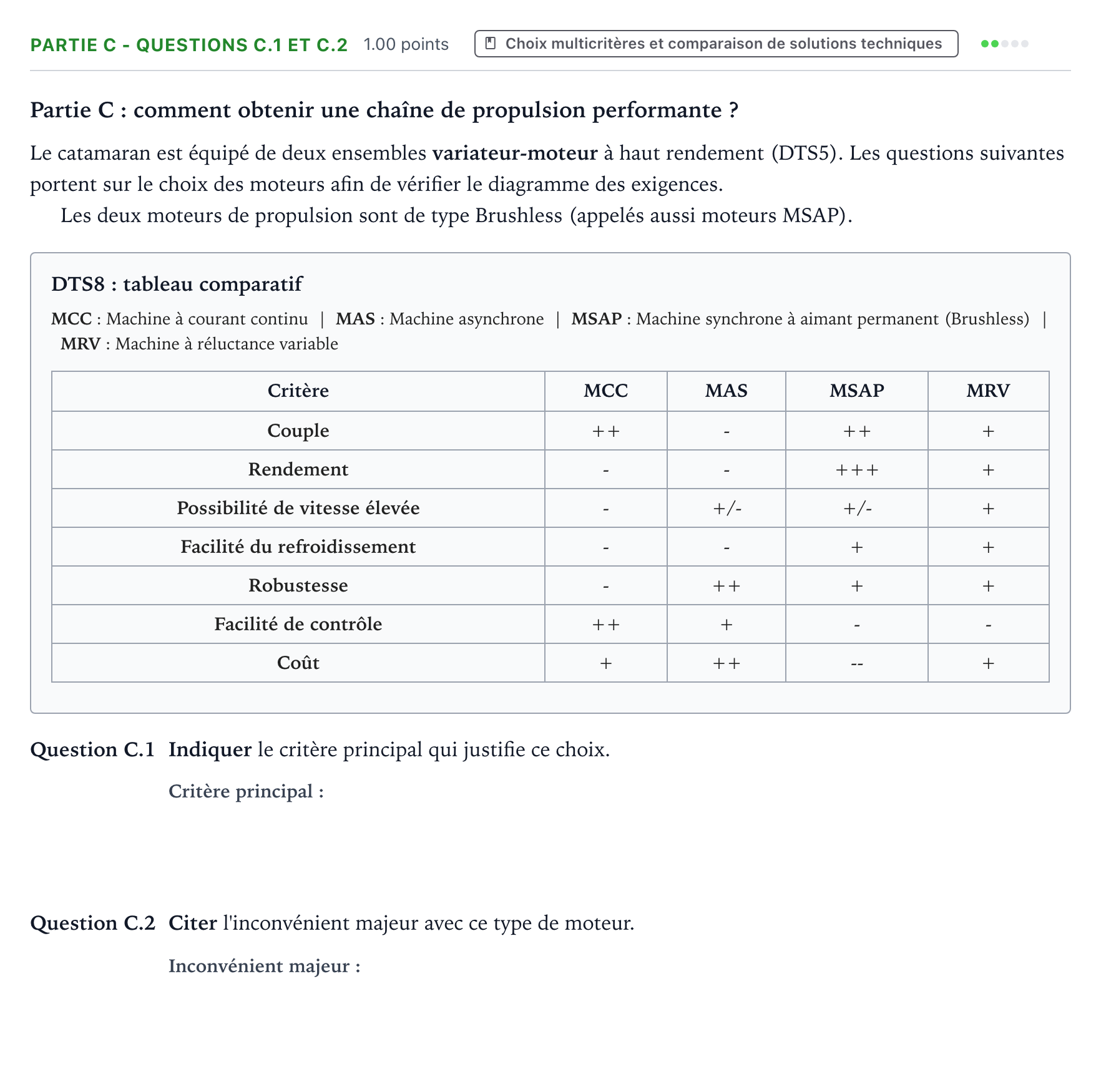

Partie C - Questions C.1 et C.2 · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole remplacement - EE 2022

Partie C: comment obtenir une chaîne de propulsion performante ?

Le catamaran est équipé de deux ensembles variateur-moteur à haut rendement (DTS5). Les questions suivantes portent sur le choix des moteurs afin de vérifier le diagramme des exigences.

Les deux moteurs de propulsion sont de type Brushless (appelés aussi moteurs MSAP).

DTS8: tableau comparatif

MCC: Machine à courant continu |

MAS: Machine asynchrone |

MSAP: Machine synchrone à aimant permanent (Brushless) |

MRV: Machine à réluctance variable

Critère

MCC

MAS

MSAP

MRV

Couple

++

-

++

+

Rendement

-

-

+++

+

Possibilité de vitesse élevée

-

+/-

+/-

+

Facilité du refroidissement

-

-

+

+

Robustesse

-

++

+

+

Facilité de contrôle

++

+

-

-

Coût

+

++

--

+

Question C.1

Indiquer le critère principal qui justifie ce choix.

Question C.2

Citer l'inconvénient majeur avec ce type de moteur.
