Partie spécifique - Partie D : Synthèse · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole remplacement - ITEC 2021
Thème : Choix multicritères et comparaison de solutions techniques · Tiré du sujet Métropole France remplacement - Innovation Technologique et Eco-conception (ITEC) (2021)

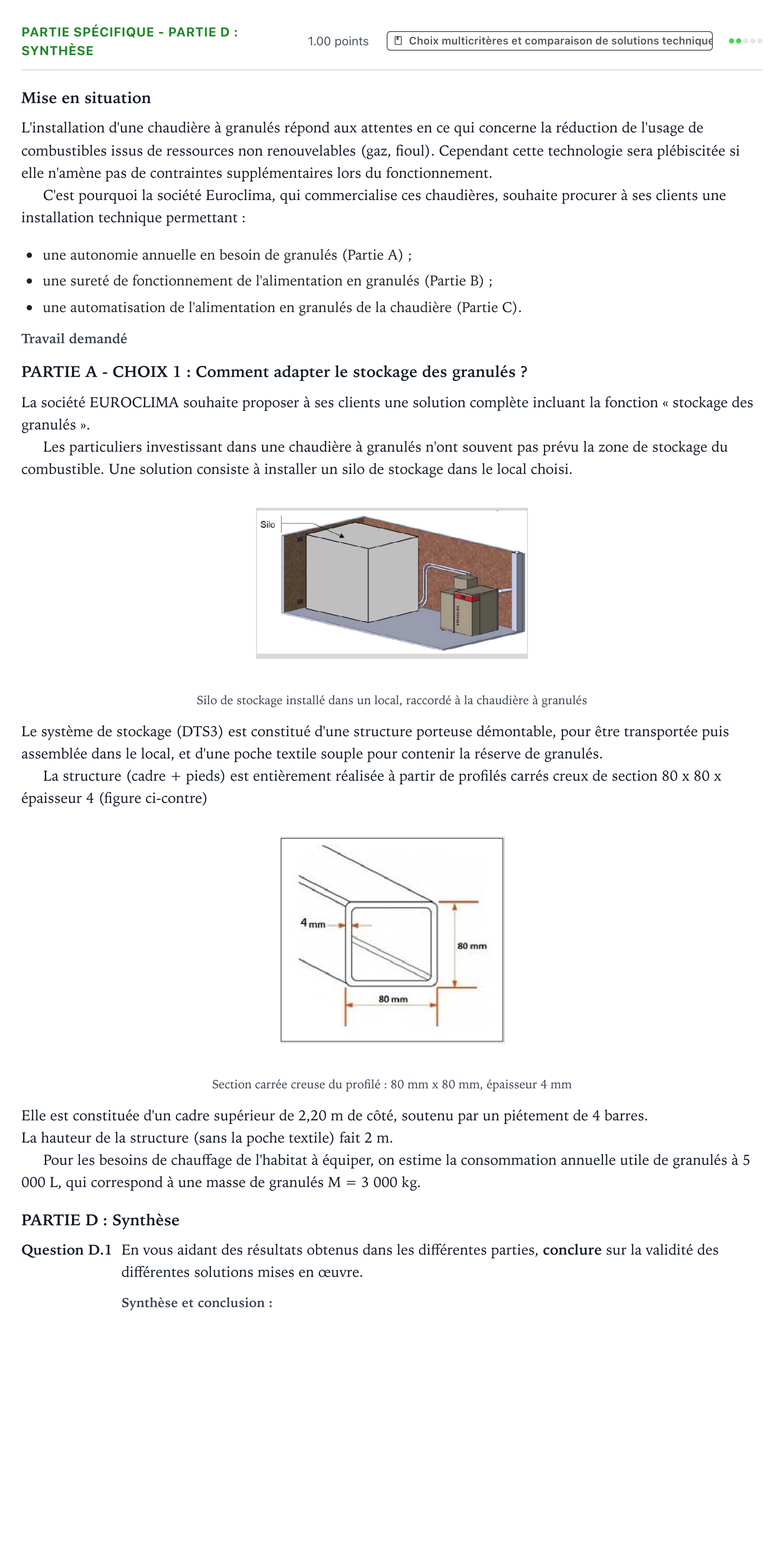

Énoncé
Mise en situation
L'installation d'une chaudière à granulés répond aux attentes en ce qui concerne la réduction de l'usage de combustibles issus de ressources non renouvelables (gaz, fioul). Cependant cette technologie sera plébiscitée si elle n'amène pas de contraintes supplémentaires lors du fonctionnement.
C'est pourquoi la société Euroclima, qui commercialise ces chaudières, souhaite procurer à ses clients une installation technique permettant:
une autonomie annuelle en besoin de granulés (Partie A);
une sureté de fonctionnement de l'alimentation en granulés (Partie B);
une automatisation de l'alimentation en granulés de la chaudière (Partie C).
Travail demandé
PARTIE A - CHOIX 1: Comment adapter le stockage des granulés ?
La société EUROCLIMA souhaite proposer à ses clients une solution complète incluant la fonction « stockage des granulés ».
Les particuliers investissant dans une chaudière à granulés n'ont souvent pas prévu la zone de stockage du combustible. Une solution consiste à installer un silo de stockage dans le local choisi.
Silo de stockage installé dans un local, raccordé à la chaudière à granulés
Le système de stockage (DTS3) est constitué d'une structure porteuse démontable, pour être transportée puis assemblée dans le local, et d'une poche textile souple pour contenir la réserve de granulés.
La structure (cadre + pieds) est entièrement réalisée à partir de profilés carrés creux de section 80 x 80 x épaisseur 4 (figure ci-contre)
Section carrée creuse du profilé: 80 mm x 80 mm, épaisseur 4 mm
Elle est constituée d'un cadre supérieur de 2,20 m de côté, soutenu par un piétement de 4 barres.
La hauteur de la structure (sans la poche textile) fait 2 m.
Pour les besoins de chauffage de l'habitat à équiper, on estime la consommation annuelle utile de granulés à 5 000 L, qui correspond à une masse de granulés M = 3 000 kg.
PARTIE D: Synthèse
Question D.1
En vous aidant des résultats obtenus dans les différentes parties, conclure sur la validité des différentes solutions mises en œuvre.
Corrigé
Corrigé établi d’après les éléments de correction officiels
Question D.1 : En vous aidant des résultats obtenus dans les différentes parties, conclure sur la validité des différentes solutions mises en œuvre.
Réponse : Partie A : Stockage des granulés - Volume du silo adapté à une consommation annuelle - Dimension maximale du silo + structure possible à installer dans un habitat - Résistance adaptée de la structure du silo Partie B : Alimentation optimisée en granulés - Système fiable de transfert des granulés avec vis sans fin et chaînes - Sécurité vis-à-vis des incendies grâce au sas rotatif et matériau adapté des vis sans fin - Transfert des granulés avec débit précis Partie C : Alimentation autonome en granulés - Technologie du tube de transfert déjà éprouvée en industrie - Système souple et adaptable - Avantages du système (silencieux, pas de poussières) bien adaptés aux habitats
