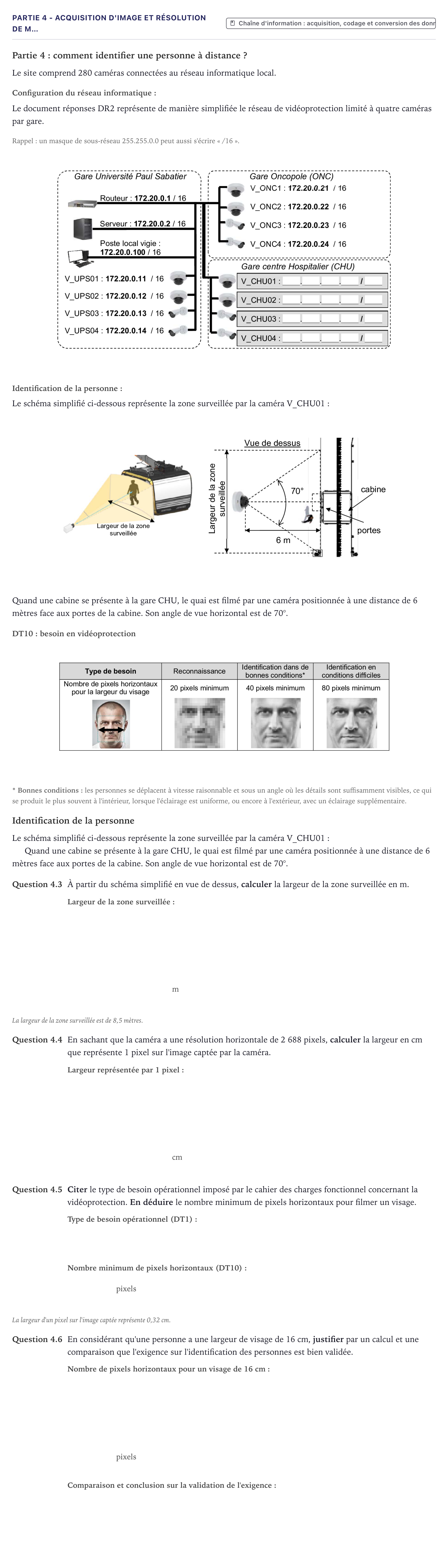

Partie 4 - Acquisition d'image et résolution de m… · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - EE 2024

Partie 4: comment identifier une personne à distance ?

Le site comprend 280 caméras connectées au réseau informatique local.

Configuration du réseau informatique:

Le document réponses DR2 représente de manière simplifiée le réseau de vidéoprotection limité à quatre caméras par gare.

Rappel: un masque de sous-réseau 255.255.0.0 peut aussi s'écrire « /16 ».

Identification de la personne:

Le schéma simplifié ci-dessous représente la zone surveillée par la caméra V_CHU01:

Quand une cabine se présente à la gare CHU, le quai est filmé par une caméra positionnée à une distance de 6 mètres face aux portes de la cabine. Son angle de vue horizontal est de 70°.

DT10: besoin en vidéoprotection

* Bonnes conditions: les personnes se déplacent à vitesse raisonnable et sous un angle où les détails sont suffisamment visibles, ce qui se produit le plus souvent à l'intérieur, lorsque l'éclairage est uniforme, ou encore à l'extérieur, avec un éclairage supplémentaire.

Identification de la personne

Le schéma simplifié ci-dessous représente la zone surveillée par la caméra V_CHU01:

Quand une cabine se présente à la gare CHU, le quai est filmé par une caméra positionnée à une distance de 6 mètres face aux portes de la cabine. Son angle de vue horizontal est de 70°.

Question 4.3

À partir du schéma simplifié en vue de dessus, calculer la largeur de la zone surveillée en m.

m

La largeur de la zone surveillée est de 8,5 mètres.

Question 4.4

En sachant que la caméra a une résolution horizontale de 2 688 pixels, calculer la largeur en cm que représente 1 pixel sur l'image captée par la caméra.

cm

Question 4.5

Citer le type de besoin opérationnel imposé par le cahier des charges fonctionnel concernant la vidéoprotection. En déduire le nombre minimum de pixels horizontaux pour filmer un visage.

pixels

La largeur d'un pixel sur l'image captée représente 0,32 cm.

Question 4.6

En considérant qu'une personne a une largeur de visage de 16 cm, justifier par un calcul et une comparaison que l'exigence sur l'identification des personnes est bien validée.

pixels
