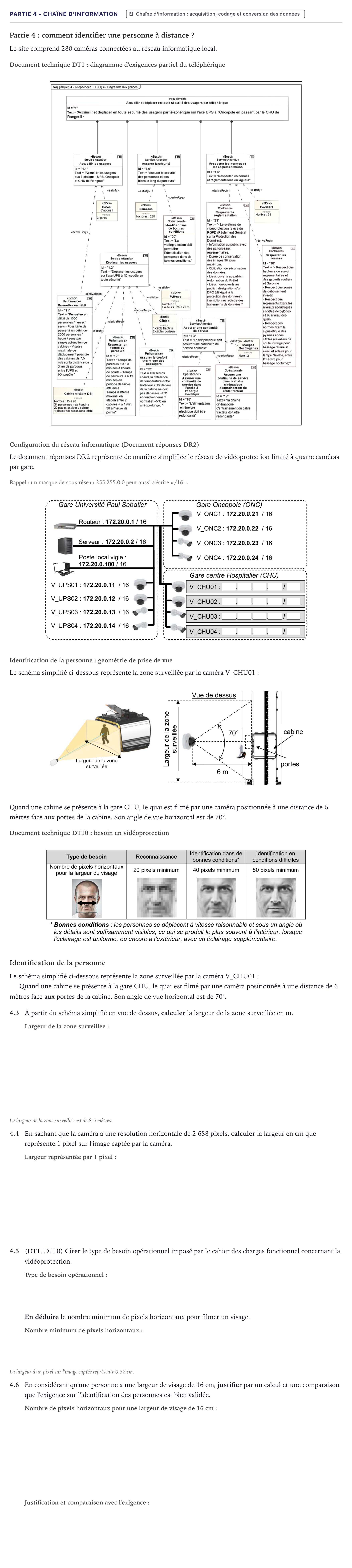

Partie 4 - Chaîne d'information · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - SIN 2024

Partie 4: comment identifier une personne à distance ?

Le site comprend 280 caméras connectées au réseau informatique local.

Document technique DT1: diagramme d'exigences partiel du téléphérique

Configuration du réseau informatique (Document réponses DR2)

Le document réponses DR2 représente de manière simplifiée le réseau de vidéoprotection limité à quatre caméras par gare.

Rappel: un masque de sous-réseau 255.255.0.0 peut aussi s'écrire « /16 ».

Identification de la personne: géométrie de prise de vue

Le schéma simplifié ci-dessous représente la zone surveillée par la caméra V_CHU01:

Quand une cabine se présente à la gare CHU, le quai est filmé par une caméra positionnée à une distance de 6 mètres face aux portes de la cabine. Son angle de vue horizontal est de 70°.

Document technique DT10: besoin en vidéoprotection

Identification de la personne

Le schéma simplifié ci-dessous représente la zone surveillée par la caméra V_CHU01:

Quand une cabine se présente à la gare CHU, le quai est filmé par une caméra positionnée à une distance de 6 mètres face aux portes de la cabine. Son angle de vue horizontal est de 70°.

4.3

À partir du schéma simplifié en vue de dessus, calculer la largeur de la zone surveillée en m.

La largeur de la zone surveillée est de 8,5 mètres.

4.4

En sachant que la caméra a une résolution horizontale de 2 688 pixels, calculer la largeur en cm que représente 1 pixel sur l'image captée par la caméra.

4.5

(DT1, DT10) Citer le type de besoin opérationnel imposé par le cahier des charges fonctionnel concernant la vidéoprotection.

En déduire le nombre minimum de pixels horizontaux pour filmer un visage.

La largeur d'un pixel sur l'image captée représente 0,32 cm.

4.6

En considérant qu'une personne a une largeur de visage de 16 cm, justifier par un calcul et une comparaison que l'exigence sur l'identification des personnes est bien validée.
