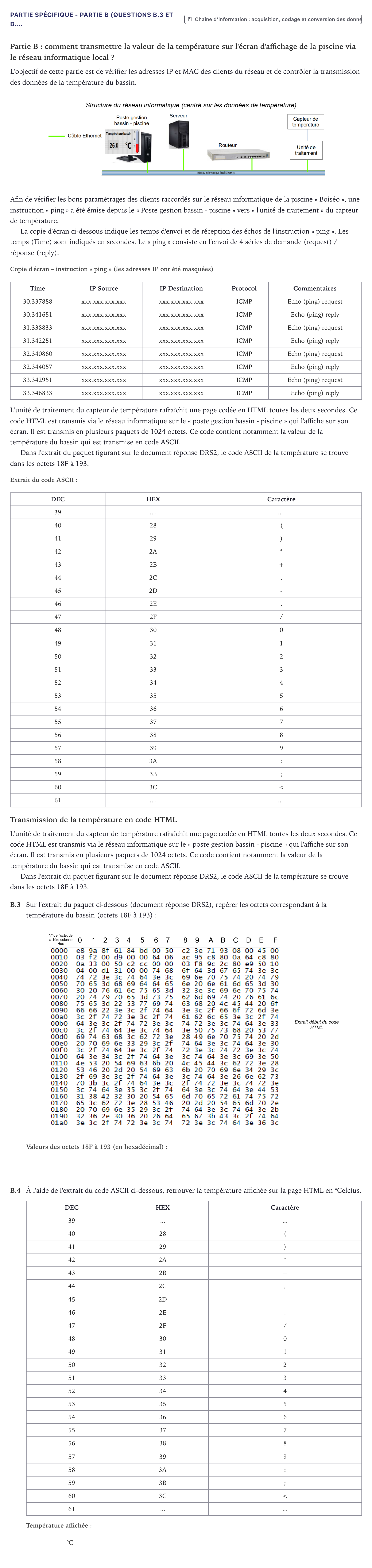

Partie spécifique - Partie B (Questions B.3 et B.… · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - SIN 2022

Partie B: comment transmettre la valeur de la température sur l'écran d'affichage de la piscine via le réseau informatique local ?

L'objectif de cette partie est de vérifier les adresses IP et MAC des clients du réseau et de contrôler la transmission des données de la température du bassin.

Afin de vérifier les bons paramétrages des clients raccordés sur le réseau informatique de la piscine « Boiséo », une instruction « ping » a été émise depuis le « Poste gestion bassin - piscine » vers « l'unité de traitement » du capteur de température.

La copie d'écran ci-dessous indique les temps d'envoi et de réception des échos de l'instruction « ping ». Les temps (Time) sont indiqués en secondes. Le « ping » consiste en l'envoi de 4 séries de demande (request) / réponse (reply).

Copie d'écran – instruction « ping » (les adresses IP ont été masquées)

Time · IP Source · IP Destination · Protocol · Commentaires

30.337888 · xxx.xxx.xxx.xxx · xxx.xxx.xxx.xxx · ICMP · Echo (ping) request

30.341651 · xxx.xxx.xxx.xxx · xxx.xxx.xxx.xxx · ICMP · Echo (ping) reply

31.338833 · xxx.xxx.xxx.xxx · xxx.xxx.xxx.xxx · ICMP · Echo (ping) request

31.342251 · xxx.xxx.xxx.xxx · xxx.xxx.xxx.xxx · ICMP · Echo (ping) reply

32.340860 · xxx.xxx.xxx.xxx · xxx.xxx.xxx.xxx · ICMP · Echo (ping) request

32.344057 · xxx.xxx.xxx.xxx · xxx.xxx.xxx.xxx · ICMP · Echo (ping) reply

33.342951 · xxx.xxx.xxx.xxx · xxx.xxx.xxx.xxx · ICMP · Echo (ping) request

33.346833 · xxx.xxx.xxx.xxx · xxx.xxx.xxx.xxx · ICMP · Echo (ping) reply

L'unité de traitement du capteur de température rafraîchit une page codée en HTML toutes les deux secondes. Ce code HTML est transmis via le réseau informatique sur le « poste gestion bassin - piscine » qui l'affiche sur son écran. Il est transmis en plusieurs paquets de 1024 octets. Ce code contient notamment la valeur de la température du bassin qui est transmise en code ASCII.

Dans l'extrait du paquet figurant sur le document réponse DRS2, le code ASCII de la température se trouve dans les octets 18F à 193.

Extrait du code ASCII:

DEC · HEX · Caractère

39 ·.... ·....

40 · 28 · (

41 · 29 ·)

42 · 2A · *

43 · 2B · +

44 · 2C ·,

45 · 2D · -

46 · 2E ·.

47 · 2F · /

48 · 30 · 0

49 · 31 · 1

50 · 32 · 2

51 · 33 · 3

52 · 34 · 4

53 · 35 · 5

54 · 36 · 6

55 · 37 · 7

56 · 38 · 8

57 · 39 · 9

58 · 3A ·:

59 · 3B ·;

60 · 3C · <

61 ·.... ·....

Transmission de la température en code HTML

L'unité de traitement du capteur de température rafraîchit une page codée en HTML toutes les deux secondes. Ce code HTML est transmis via le réseau informatique sur le « poste gestion bassin - piscine » qui l'affiche sur son écran. Il est transmis en plusieurs paquets de 1024 octets. Ce code contient notamment la valeur de la température du bassin qui est transmise en code ASCII.

Dans l'extrait du paquet figurant sur le document réponse DRS2, le code ASCII de la température se trouve dans les octets 18F à 193.

B.3

Sur l'extrait du paquet ci-dessous (document réponse DRS2), repérer les octets correspondant à la température du bassin (octets 18F à 193):

B.4

À l'aide de l'extrait du code ASCII ci-dessous, retrouver la température affichée sur la page HTML en °Celcius.

DEC

HEX

Caractère

39 ·... ·...

40 · 28 · (

41 · 29 ·)

42 · 2A · *

43 · 2B · +

44 · 2C ·,

45 · 2D · -

46 · 2E ·.

47 · 2F · /

48 · 30 · 0

49 · 31 · 1

50 · 32 · 2

51 · 33 · 3

52 · 34 · 4

53 · 35 · 5

54 · 36 · 6

55 · 37 · 7

56 · 38 · 8

57 · 39 · 9

58 · 3A ·:

59 · 3B ·;

60 · 3C · <

61 ·... ·...

°C
