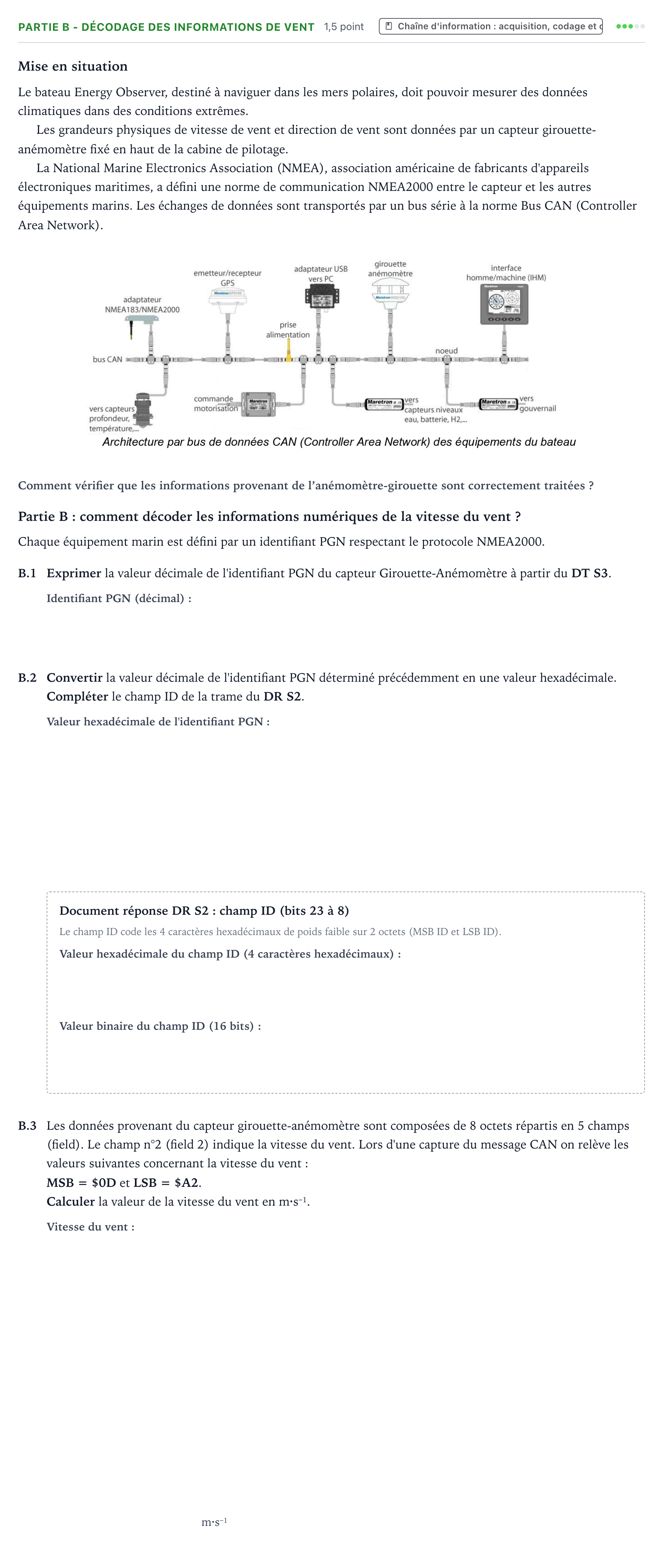

Partie B - Décodage des informations de vent · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole remplacement - SIN 2022

Mise en situation

Le bateau Energy Observer, destiné à naviguer dans les mers polaires, doit pouvoir mesurer des données climatiques dans des conditions extrêmes.

Les grandeurs physiques de vitesse de vent et direction de vent sont données par un capteur girouette-anémomètre fixé en haut de la cabine de pilotage.

La National Marine Electronics Association (NMEA), association américaine de fabricants d'appareils électroniques maritimes, a défini une norme de communication NMEA2000 entre le capteur et les autres équipements marins. Les échanges de données sont transportés par un bus série à la norme Bus CAN (Controller Area Network).

Comment vérifier que les informations provenant de l’anémomètre-girouette sont correctement traitées ?

Partie B: comment décoder les informations numériques de la vitesse du vent ?

Chaque équipement marin est défini par un identifiant PGN respectant le protocole NMEA2000.

B.1

Exprimer la valeur décimale de l'identifiant PGN du capteur Girouette-Anémomètre à partir du DT S3.

B.2

Convertir la valeur décimale de l'identifiant PGN déterminé précédemment en une valeur hexadécimale.

Compléter le champ ID de la trame du DR S2.

Document réponse DR S2: champ ID (bits 23 à 8)

Le champ ID code les 4 caractères hexadécimaux de poids faible sur 2 octets (MSB ID et LSB ID).

B.3

Les données provenant du capteur girouette-anémomètre sont composées de 8 octets répartis en 5 champs (field). Le champ n°2 (field 2) indique la vitesse du vent. Lors d'une capture du message CAN on relève les valeurs suivantes concernant la vitesse du vent:

MSB = $0D et LSB =$A2.

Calculer la valeur de la vitesse du vent en m·s⁻¹.

m·s⁻¹
