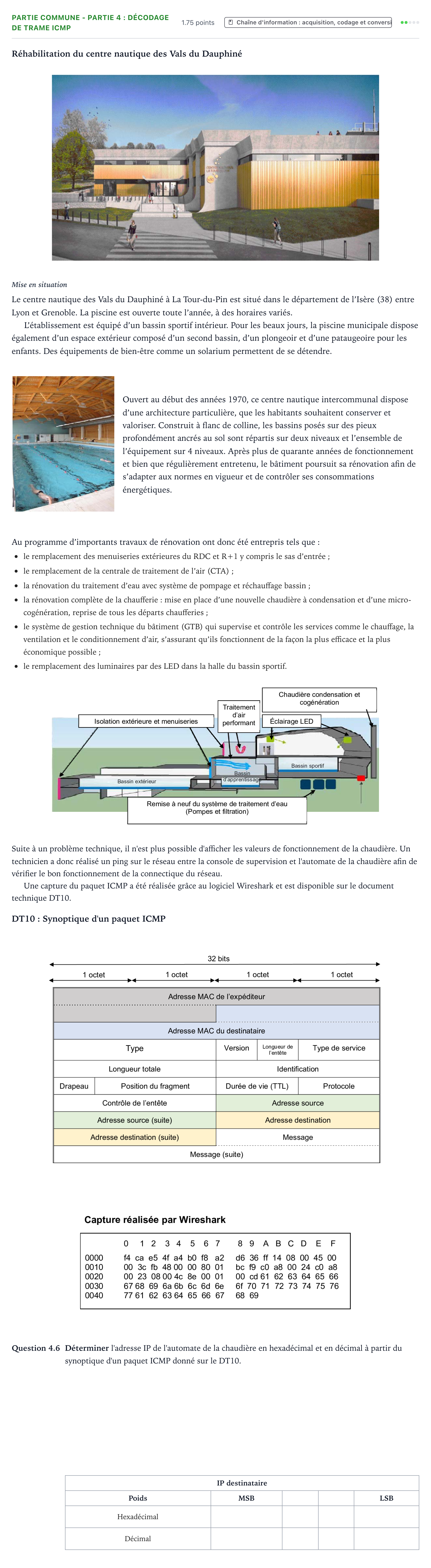

Partie commune - Partie 4 : Décodage de trame ICMP · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole Candidat libre - EE 2021

Réhabilitation du centre nautique des Vals du Dauphiné

Mise en situation

Le centre nautique des Vals du Dauphiné à La Tour-du-Pin est situé dans le département de l’Isère (38) entre Lyon et Grenoble. La piscine est ouverte toute l’année, à des horaires variés.

L’établissement est équipé d’un bassin sportif intérieur. Pour les beaux jours, la piscine municipale dispose également d’un espace extérieur composé d’un second bassin, d’un plongeoir et d’une pataugeoire pour les enfants. Des équipements de bien-être comme un solarium permettent de se détendre.

Ouvert au début des années 1970, ce centre nautique intercommunal dispose d’une architecture particulière, que les habitants souhaitent conserver et valoriser. Construit à flanc de colline, les bassins posés sur des pieux profondément ancrés au sol sont répartis sur deux niveaux et l’ensemble de l’équipement sur 4 niveaux. Après plus de quarante années de fonctionnement et bien que régulièrement entretenu, le bâtiment poursuit sa rénovation afin de s’adapter aux normes en vigueur et de contrôler ses consommations énergétiques.

Au programme d’importants travaux de rénovation ont donc été entrepris tels que:

le remplacement des menuiseries extérieures du RDC et R+1 y compris le sas d’entrée;

le remplacement de la centrale de traitement de l’air (CTA);

la rénovation du traitement d’eau avec système de pompage et réchauffage bassin;

la rénovation complète de la chaufferie: mise en place d’une nouvelle chaudière à condensation et d’une micro-cogénération, reprise de tous les départs chaufferies;

le système de gestion technique du bâtiment (GTB) qui supervise et contrôle les services comme le chauffage, la ventilation et le conditionnement d’air, s’assurant qu’ils fonctionnent de la façon la plus efficace et la plus économique possible;

le remplacement des luminaires par des LED dans la halle du bassin sportif.

Suite à un problème technique, il n'est plus possible d'afficher les valeurs de fonctionnement de la chaudière. Un technicien a donc réalisé un ping sur le réseau entre la console de supervision et l'automate de la chaudière afin de vérifier le bon fonctionnement de la connectique du réseau.

Une capture du paquet ICMP a été réalisée grâce au logiciel Wireshark et est disponible sur le document technique DT10.

DT10: Synoptique d'un paquet ICMP

Question 4.6

Déterminer l'adresse IP de l'automate de la chaudière en hexadécimal et en décimal à partir du synoptique d'un paquet ICMP donné sur le DT10.

IP destinataire

Poids · MSB · · · LSB

Hexadécimal

Décimal
