Énoncé

Transmission et visualisation des informations liées à la cogénération

Partie 4: l’organisation proposée du réseau est-elle satisfaisante ?

Le schéma du réseau est donné sur le DT9. Les automates de la partie maintenance de la piscine communiquent sur le réseau via le protocole ModbusTCP.

Suite à un problème technique, il n'est plus possible d'afficher les valeurs de fonctionnement de la chaudière. Un technicien a donc réalisé un ping sur le réseau entre la console de supervision et l'automate de la chaudière afin de vérifier le bon fonctionnement de la connectique du réseau.

Une capture du paquet ICMP a été réalisée grâce au logiciel Wireshark et est disponible sur le DT10.

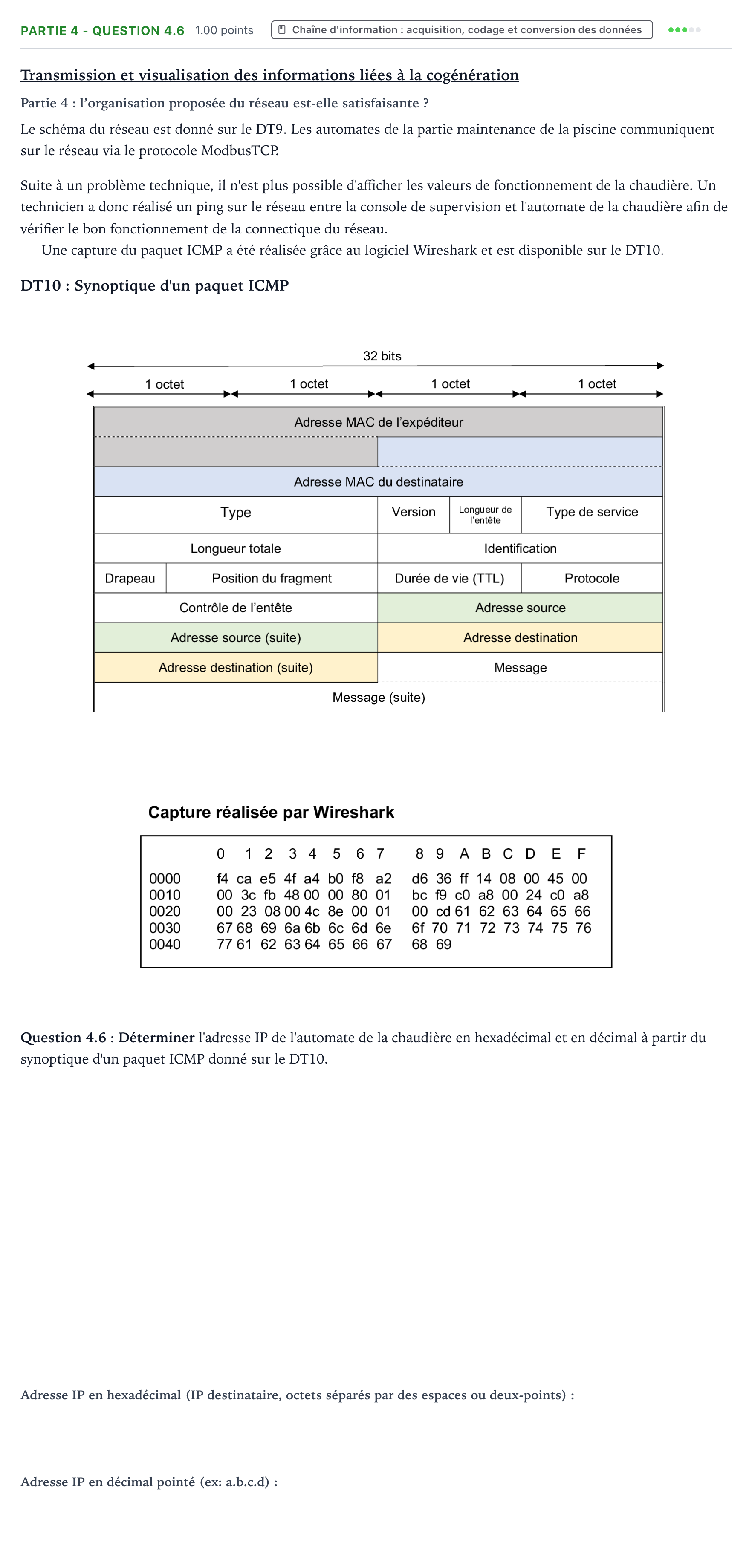

DT10: Synoptique d'un paquet ICMP

Question 4.6: Déterminer l'adresse IP de l'automate de la chaudière en hexadécimal et en décimal à partir du synoptique d'un paquet ICMP donné sur le DT10.

Énoncé: Partie 4 - Question 4.6 · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole Candidat libre - ITEC 2021

Corrigé

Corrigé établi d’après les éléments de correction officiels

Déterminer l'adresse IP de l'automate de la chaudière en hexadécimal

Réponse : C0 A8 00 23

Déterminer l'adresse IP de l'automate de la chaudière en décimal

Réponse : 192.168.0.35
