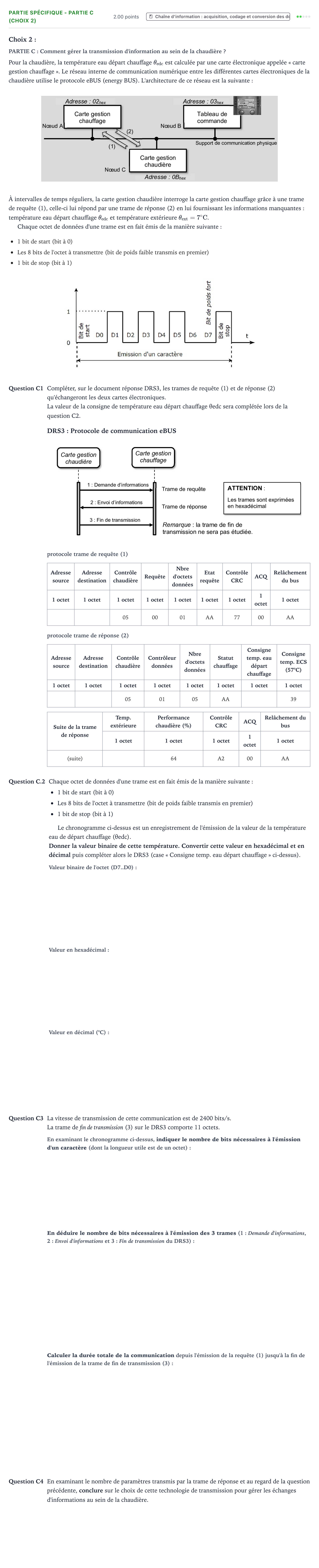

Partie spécifique - Partie C (Choix 2) · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole remplacement - SIN 2021

Choix 2:

PARTIE C: Comment gérer la transmission d'information au sein de la chaudière ?

Pour la chaudière, la température eau départ chauffage $\theta_{\text{edc}}$ est calculée par une carte électronique appelée « carte gestion chauffage ». Le réseau interne de communication numérique entre les différentes cartes électroniques de la chaudière utilise le protocole eBUS (energy BUS). L'architecture de ce réseau est la suivante:

À intervalles de temps réguliers, la carte gestion chaudière interroge la carte gestion chauffage grâce à une trame de requête (1), celle-ci lui répond par une trame de réponse (2) en lui fournissant les informations manquantes: température eau départ chauffage $\theta_{\text{edc}}$ et température extérieure $\theta_{\text{ext}} = 7\ ^\circ\text{C}$.

Chaque octet de données d'une trame est en fait émis de la manière suivante:

1 bit de start (bit à 0)

Les 8 bits de l'octet à transmettre (bit de poids faible transmis en premier)

1 bit de stop (bit à 1)

Question C1

Compléter, sur le document réponse DRS3, les trames de requête (1) et de réponse (2) qu'échangeront les deux cartes électroniques.

La valeur de la consigne de température eau départ chauffage θedc sera complétée lors de la question C2.

DRS3: Protocole de communication eBUS

protocole trame de requête (1)

Adresse source · Adresse destination · Contrôle chaudière · Requête · Nbre d'octets données · Etat requête · Contrôle CRC · ACQ · Relâchement du bus

1 octet · 1 octet · 1 octet · 1 octet · 1 octet · 1 octet · 1 octet · 1 octet · 1 octet

· · 05 · 00 · 01 · AA · 77 · 00 · AA

protocole trame de réponse (2)

Adresse source · Adresse destination · Contrôle chaudière · Contrôleur données · Nbre d'octets données · Statut chauffage · Consigne temp. eau départ chauffage · Consigne temp. ECS (57°C)

1 octet · 1 octet · 1 octet · 1 octet · 1 octet · 1 octet · 1 octet · 1 octet

· · 05 · 01 · 05 · AA · · 39

Suite de la trame de réponse · Temp. extérieure · Performance chaudière (%) · Contrôle CRC · ACQ · Relâchement du bus

1 octet · 1 octet · 1 octet · 1 octet · 1 octet

(suite) · · 64 · A2 · 00 · AA

Question C.2

Chaque octet de données d'une trame est en fait émis de la manière suivante: 1 bit de start (bit à 0)

Les 8 bits de l'octet à transmettre (bit de poids faible transmis en premier)

1 bit de stop (bit à 1)

Le chronogramme ci-dessus est un enregistrement de l'émission de la valeur de la température eau de départ chauffage (θedc).

Donner la valeur binaire de cette température. Convertir cette valeur en hexadécimal et en décimal puis compléter alors le DRS3 (case « Consigne temp. eau départ chauffage » ci-dessus).

Question C3

La vitesse de transmission de cette communication est de 2400 bits/s.

La trame de fin de transmission (3) sur le DRS3 comporte 11 octets.

Question C4

En examinant le nombre de paramètres transmis par la trame de réponse et au regard de la question précédente, conclure sur le choix de cette technologie de transmission pour gérer les échanges d'informations au sein de la chaudière.
