Partie commune - Partie 4 (Question 4.1) · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole remplacement - ITEC 2026

Thème : Chaîne de puissance : structure, fonctions et solutions techniques · Tiré du sujet Métropole France remplacement - Innovation Technologique et Eco-conception (ITEC) (2026)

Énoncé

Partie 4: comment réduire la consommation énergétique des escaliers mécaniques permettant d'accéder aux quais ?

Un exemple de chemin est fourni sur le document technique DT8 pour accéder aux quais de la gare à partir du rez-de-chaussée en utilisant uniquement les escaliers mécaniques représentés sur le graphique.

Le détail des éléments de la chaîne de puissance d'un escalier mécanique est donné sur le diagramme de bloc interne fourni sur le document-réponse DR5. Ce diagramme se limite à l'entraînement des marches.

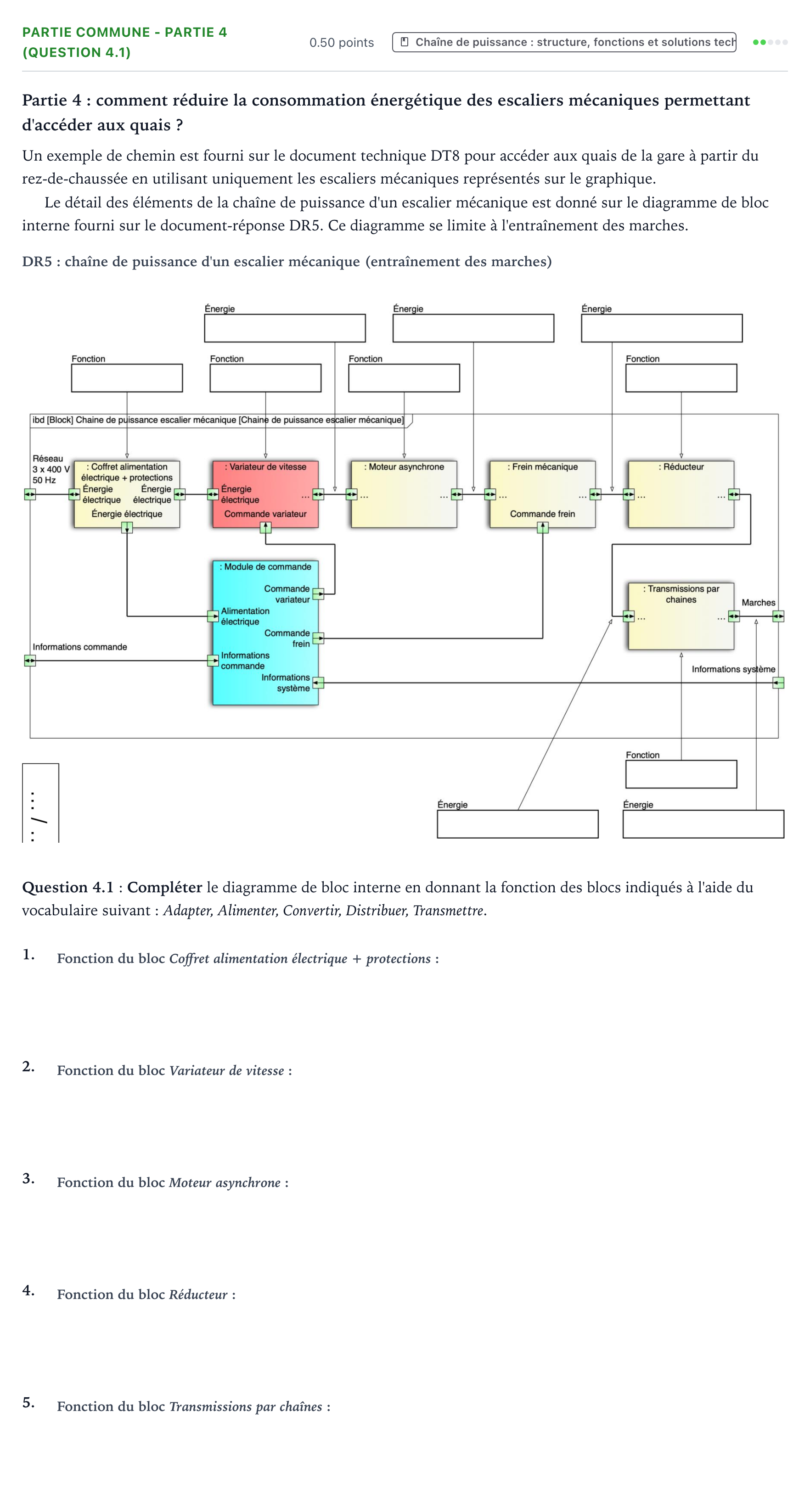

DR5: chaîne de puissance d'un escalier mécanique (entraînement des marches)

Question 4.1: Compléter le diagramme de bloc interne en donnant la fonction des blocs indiqués à l'aide du vocabulaire suivant: Adapter, Alimenter, Convertir, Distribuer, Transmettre.

1.

2.

3.

4.

5.

Énoncé: Partie commune - Partie 4 (Question 4.1) · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole remplacement - ITEC 2026

Corrigé

Corrigé proposé par AprenAI (non officiel)

Fonction du bloc Coffret alimentation électrique + protections

Réponse : Alimenter

Fonction du bloc Variateur de vitesse

Réponse : Distribuer

Fonction du bloc Moteur asynchrone

Réponse : Convertir

Les réponses des 2 questions restantes et l’explication pas à pas sont réservées aux membres Premium. Premium

Résous-le ici : correction automatique, indices et corrigé détaillé.
