Partie 4 - Chaîne de puissance du système Hélilock · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - EE 2026
Thème : Chaîne de puissance : structure, fonctions et solutions techniques · Tiré du sujet Métropole France - Energies et Environnement (EE) (2026)

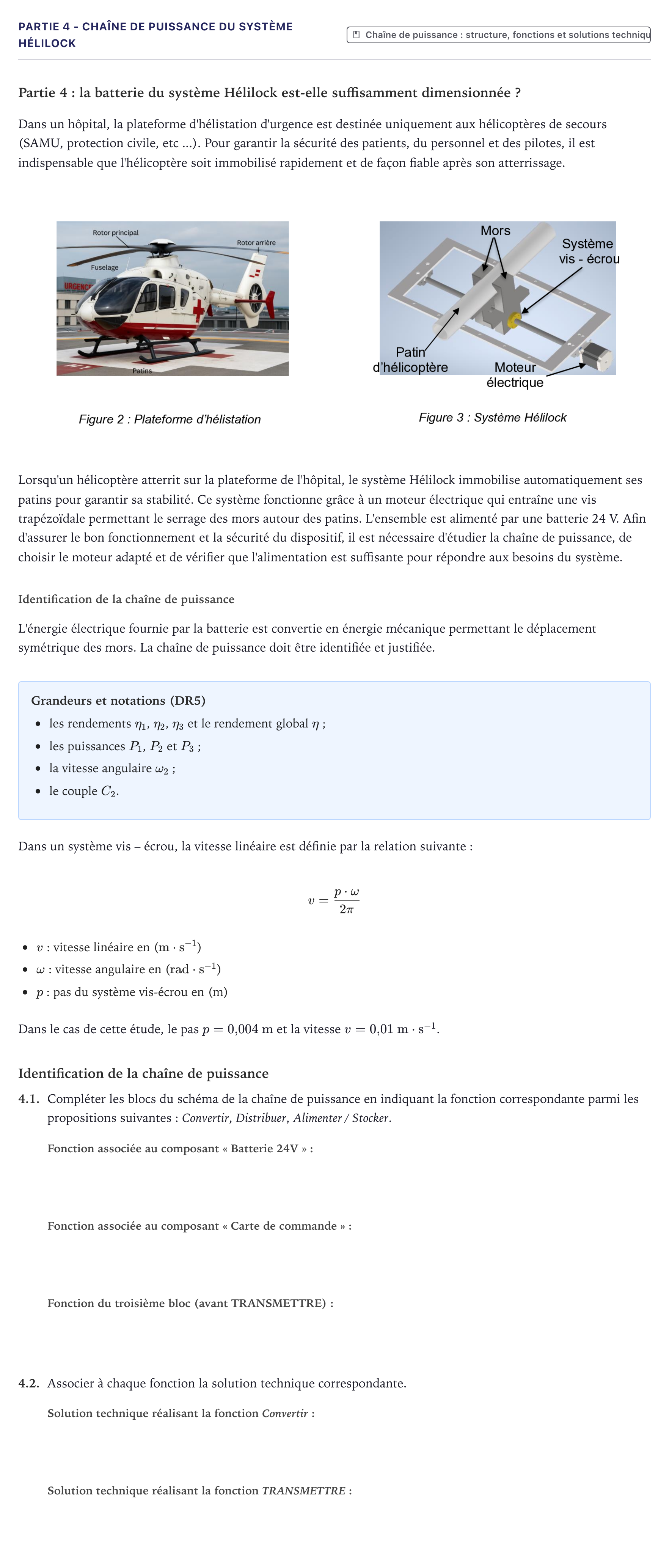

Énoncé
Partie 4: la batterie du système Hélilock est-elle suffisamment dimensionnée ?
Dans un hôpital, la plateforme d'hélistation d'urgence est destinée uniquement aux hélicoptères de secours (SAMU, protection civile, etc...). Pour garantir la sécurité des patients, du personnel et des pilotes, il est indispensable que l'hélicoptère soit immobilisé rapidement et de façon fiable après son atterrissage.
Lorsqu'un hélicoptère atterrit sur la plateforme de l'hôpital, le système Hélilock immobilise automatiquement ses patins pour garantir sa stabilité. Ce système fonctionne grâce à un moteur électrique qui entraîne une vis trapézoïdale permettant le serrage des mors autour des patins. L'ensemble est alimenté par une batterie 24 V. Afin d'assurer le bon fonctionnement et la sécurité du dispositif, il est nécessaire d'étudier la chaîne de puissance, de choisir le moteur adapté et de vérifier que l'alimentation est suffisante pour répondre aux besoins du système.
Identification de la chaîne de puissance
L'énergie électrique fournie par la batterie est convertie en énergie mécanique permettant le déplacement symétrique des mors. La chaîne de puissance doit être identifiée et justifiée.
Grandeurs et notations (DR5)
les rendements , , et le rendement global ;
les puissances , et ;
la vitesse angulaire ;
le couple .
Dans un système vis – écrou, la vitesse linéaire est définie par la relation suivante:
: vitesse linéaire en ()
: vitesse angulaire en ()
: pas du système vis-écrou en (m)
Dans le cas de cette étude, le pas et la vitesse .
Identification de la chaîne de puissance
4.1.
Compléter les blocs du schéma de la chaîne de puissance en indiquant la fonction correspondante parmi les propositions suivantes: Convertir, Distribuer, Alimenter / Stocker.
4.2.
Associer à chaque fonction la solution technique correspondante.

Corrigé
Corrigé proposé par AprenAI (non officiel)
4.1. Fonction associée au composant « Batterie 24V »
Réponse : Alimenter / Stocker
4.1. Fonction associée au composant « Carte de commande »
Réponse : Distribuer
4.1. Fonction du troisième bloc
Réponse : Convertir
Les réponses des 2 questions restantes et l’explication pas à pas sont réservées aux membres Premium. Premium
Résous-le ici : correction automatique, indices et corrigé détaillé.
